工作原理：?

????熱式氣體質量流量計(Thermal Mass Flowmeters,縮寫為TMF)的探頭是流量計的主要部件之一,是由速度傳感器(Tv)和溫度傳感器(Ta)組合而成,利用熱擴散原理,采用恒功率(或恒溫差)控制方式。流量計工作時,速度傳感器(Tv)被加熱,溫度傳感器(Ta)測量周圍溫度,氣體流過時帶走熱量,不同的氣體質量流量會帶走不同的熱量,從而取得氣體質量流量與兩傳感器的溫差(或?qū)λ俣葌鞲衅鞯募訜峁β?的關系。原理上,熱式氣體質量流量計不需要溫度壓力補償即可直接測量得到氣體的質量流量。

熱式氣體質量流量計特點:??
● 不同氣體系數的設定??
● 顯示零點的清零??
● 輸出模擬量的校正??
● 多點非線性曲線修正??
● 寬量程比大于1000：1??
● 大口徑小流量測量精確??
● 現場可對儀表設定??
● 接近零壓力損失的封裝傳感器??
● 對振動不敏感
● 直管段要求較小??
● 測量值與壓力無關，真正的質量流量檢測??
● 采用專家算法，實現儀表的高精度和穩定性??
● 小于一秒的響應時間??
● 液晶顯示，具有瞬時累積雙顯示，無需切換??

熱式氣體質量流量計技術參數：??
準?確?度:? ? ? ±1%的讀數? ? ? ?±0.5%滿量程??
重?復?性:? ? ?0.2%滿量程??
測量范圍：（0～60）m/s（標準狀態為20℃，101.33KPa）
溫度范圍：?環境溫度：-40℃～+85℃??
介質溫度：-10℃～+200℃(常溫型)????????-10℃～+400℃(高溫型)??
供電電源：24VDC/220VAC??
模擬輸出：4-20mADC???
響應時間：≤1秒??
溫度系數：0.05%/℃??
通訊接口：串口輸出RS232/RS485??
在線顯示：液晶顯示瞬時及累積流量??
過程壓力：≤4.2MPa（大于此壓力需與本公司協商定制）??
過程連接:?法蘭，如需其它安裝方式需提前與本公司協商定制。??
防爆等級：EXdIICT4??
?防護等級：傳感器IP67?變送器IP65??
報?警?點：繼電器干接點輸出，可選則上限單報警點或上下限雙報警點??
適用介質：不含水分的氣體??
測量范圍：0.05－－80m/s（標準狀態為20?℃，?0.10133MPa）??
傳感器材質：標準為316L；哈C；鉭??
探桿材質：標準為1Cr18Ni9Ti；316L；哈C；鉭??
外殼材質：危險領域安裝外殼為粉末涂層的鋁鑄件。??
電氣接口：M20×1.5??
質?保?期：產品正常使用期的一年內。??
壓力損失：對于直徑大于DN80的管道可以忽略不計。

口徑與流量范圍對照表：測量范圍（在20℃、101.325KPa標準狀態下）

注：
1）．以上流量是對空氣、氮氣等接近理想氣體的氣體而言，其它氣體或不屬于上表所列管徑的，請與本公司協商決定。
2）．上表所列為用戶根據工況流量需要選擇對應的管道通徑。如管道通徑已經確定，則可選擇適當?shù)牧髁糠秶！白钚》秶被颉白畲蠓秶本鶠榭蓽y的流量范圍。建議：用戶在確定滿刻度時可將常用流量×2作為滿刻度值。滿刻度值應在表一所列的“對應刻度流量范圍”內。如超限，請與本公司協商。
3）．被測氣體范圍：乙炔氣除外。測量氧氣的用戶應注意氧氣的流速和清潔度！其它氣體均可測量。
?
注：
1）．以上流量是對空氣、氮氣等接近理想氣體的氣體而言，其它氣體或不屬于上表所列管徑的，請與本公司協商決定。
2）．上表所列為用戶根據工況流量需要選擇對應的管道通徑。如管道通徑已經確定，則可選擇適當?shù)牧髁糠秶！白钚》秶被颉白畲蠓秶本鶠榭蓽y的流量范圍。建議：用戶在確定滿刻度時可將常用流量×2作為滿刻度值。滿刻度值應在表一所列的“對應刻度流量范圍”內。如超限，請與本公司協商。
3）．被測氣體范圍：乙炔氣除外。測量氧氣的用戶應注意氧氣的流速和清潔度！其它氣體均可測量。

?

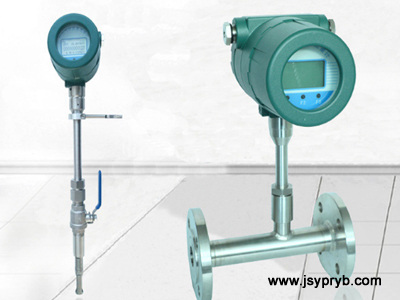

熱式氣體質量流量計按安裝方式分為：插入式和管段式。?
插入式：?
插入式傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1?寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，最后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。插入式傳感器適用管道直徑：DN80～6000mm。

管段式：
管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。法蘭標準符合國標GB/T9119-2000。管段式傳感器適用管道直徑：DN15～2000mm
傳感器材質為不銹鋼，管道材質為碳鋼或不銹鋼．　　　　　　　　　

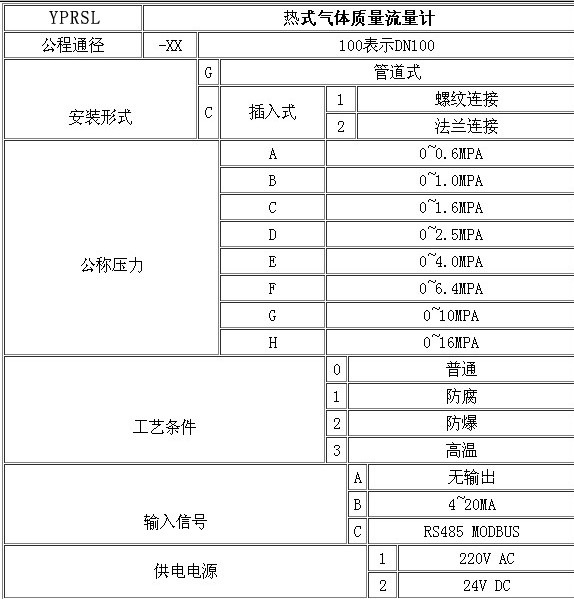

選型表:

熱式氣體質量流量計應用:??
1、公用工程---電﹑氣﹑?水處理的監控
管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業
能量交換；填井氣回收；?燃?xì)庥嬃浚粴怏w質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量?；電池工廠各種氣體流量測量
5、冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
6、紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量
7、食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
8、環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
9、其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
