概述及應用：
    YPRD60系列導波雷達物位計可發出高頻率微波，沿著鋼纜或鋼纜傳播，由于遇到被測介質，介電常數突變，引起反射。發射脈沖與反射脈沖的時間間隔與被測量介質的距離成正比。同時，導波雷達也可以測量兩種不同介質的界面，充分利用介質的介電常數的不同。但測量條件是上層介質不導電，或其介電常數比下層介質介電常數小10倍以上。 產品廣泛應用于：水泥廠，煤廠，電廠、石油化工、食品行業及一般工業應用。

產品特點：
    可以測量介電常數大于等于1.4的任何介質
    適用于測量 液體(柴油，汽油），固體小顆粒、粉末介質(水泥)，粉塵飛揚大的介質．
    適用于測量明顯的揮發性氣體介質、用于泡沫、掛壁和結垢、表面波動、鼓泡或沸騰、高頻裝卸料、超低液位工況介電常數或比重變化的介質應用場合.

工作原理：

      YPRD60系列導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速

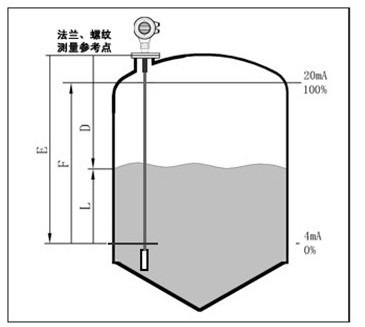

因空罐的距離E已知，則物位L為：
L=E-D

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

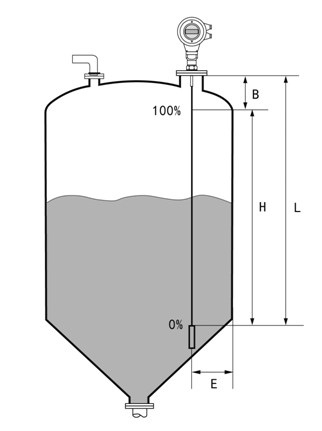

測量范圍說明：


H----測量范圍

L----空罐距離

B----頂部盲區

E----探頭到罐壁的最小距離

頂部盲區是指物料最高料面與測量參考點之間的最小距離。

底部盲區是指纜繩最底部附近無法精確測量的一段距離。

頂部盲區和底部盲區之間是有限測量距離。

注 意：

只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

導波雷達物位計選型表：

導波雷達物位計參數：

導波雷達物位計訂貨需知：

　 請根據您的實際情況參照選型指南（未盡事項，請來電咨詢）選擇適合您的產品。當您了解我們產品的基本屬性后，可根據設計要求和現場情況正確選用儀表并按完整的產品規格代碼定貨。按設計和使用要求未能選出適合的儀表時，請?zhí)岢鰡栴}和要求，我們的專業人員將協助您選型或為您設計制造特殊的產品，請至少提供下列資料：介質名稱、工作溫度、量程等參數。
