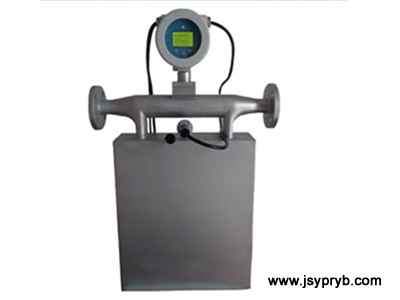

科氏力質量流量計
科氏力質量流量計
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
科氏力質量流量計是一種先進的高精度質量流量測量?jī)x表，由于其優異的性能，使其測量準確度高，對流體狀態要求低，壓力損失小。多種規格的儀表都可以直接獲得被測量液體或漿液的質量流量、體積流量、密度、溫度，無需人工計算或估算。
即使在惡劣的工作環境下也能表現出優異的性能。其內部沒有活動部件，不需復雜的安裝，對工況條件也沒有苛刻的要求。每臺傳感器都由不銹鋼材料制造，變送器的多種輸出能滿足您的各種需要。
測量原理

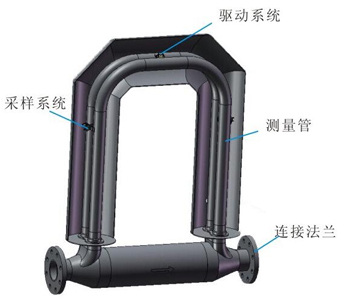

科氏力質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
當滿足兩個條件：（1）雙彎管以一定的頻率振動，（2）管道中有流體流動時，就會產生一種新的力——科氏力，這個力是由管道振動和管道流體流動合成產生的附加力，這個力在彎管上產生了扭矩，使得彎管對稱其中心線發生扭轉。通過在彎管兩側的位移傳感器檢測其電信號，再對電信號進行處理，直接得出質量流量。
?
科氏力質量流量計技術參數:
技術指標參數表（表一）
|
指標名稱 |
技術參數 |
|
質量流量測量準確度 |
±[0.2% + （零點穩定度/瞬時質量流量×100%）] |
|
質量流量測量重復性 |
±（1/2）×[0.2% + （零點穩定度/瞬時質量流量×100%）] |
|
密度測量范圍 |
?0.2 g/cm3～3.5g/cm3 |
|
密度測量準確度 |
±0.002g/cm3 |
|
溫度測量范圍 |
-60℃～+200℃ |
|
溫度測量準確度 |
±1℃ |
|
電流輸出 |
4mA～20mA |
|
頻率輸出 |
0Hz～10kHz |
|
批控繼電器觸點容量 |
24V/0.1A |
|
批控繼電器觸點形式 |
常開（用戶訂貨時說明，可改為常閉） |
基本參數
工作環境參數表（表二）
|
名??? 稱 |
參??? 數 |
|
流體介質溫度 |
-40℃～+200℃ |
|
工作環境溫度 |
0℃～+40℃ |
|
工作環境濕度 |
≤90% RH，非冷凝 |
|
大氣壓力 |
86kPa～106kPa |
|
變送器供電要求 |
本安型電源電壓:?AC（220±10%）V，（50±5%）Hz 復合型電源電壓:?（24±10%）V |
|
整機功率 |
＜ 15W |
規格型號及基本參數表（表三）
|
規格型號 |
公稱通徑 （mm） |
流 ?量?范?圍 （t/h） |
計?量?范?圍 （t/h） |
工作壓力上限 （MPa） |
零點穩定度 （t） |
流速因子 （h m/t s） |
|
DN1 |
1 |
0～0.04 |
0.004～0.04 |
30.0 |
0.000008 |
353.7 |
|
DN3 |
3 |
0～0.35 |
0.035～0.35 |
30.0 |
0.000067 |
39.3 |
|
DN6 |
6 |
0～0.7 |
0.07～0.7 |
30.0 |
0.00016 |
19.65 |
|
DN10 |
10 |
0～1.2 |
0.12～1.2 |
30.0 |
0.0002 |
4.912 |
|
DN15 |
15 |
0～6.4 |
0.64～6.4 |
4.0 |
0.0011 |
2.183 |
|
DN25 |
25 |
0～16 |
1.6～16 |
4.0 |
0.002 |
0.902 |
|
DN40 |
40 |
0～40 |
4～40 |
4.0 |
0.003 |
0.334 |
|
DN50 |
50 |
0～65 |
6.5～65 |
4.0 |
0.006 |
0.197 |
|
DN80 |
80 |
0～160 |
16～160 |
2.5 |
0.01 |
0.0873 |
|
DN100 |
100 |
0～250 |
25～250 |
2.5 |
0.015 |
0.0544 |
?
與精度有關的技術指標
質量流量計測量
?
| 技術特點： | ? |
| 智能型，背景光顯示，直接測量液體、氣體質量流量，可選瞬時、累積、介質密度及溫度值。 | |
| 技術數據： | ? |
| 測量管徑： | DN15~DN250 |
| 測量精度： | ±0.2% |
| 流速范圍： | 0~21t/h至0~1500t/h |
| 工作壓力： | 2.5~6.4MP |
| 輸出信號： | 4~20mA、RS485通訊 |
| 防爆等級： | 本安 |
?
?
|
量程比 |
100:1 |
20:1 |
10:1 |
2:1 |
1:1 |
|
精度（±%）⑴ |
0.5 |
0.25 |
0.1 |
0.1 |
0.1 |
|
壓降（Mpa） |
~0 |
0.001 |
0.005 |
0.093 |
0.25 |
?
（1）精度為實際測量精度，由于《JJG1038-2008科里奧利質量流量計》最高精度為0.15級，相關證書和資質只能為0.15
|
密度性能指標（液體） |
||||
|
誤差⑴ |
±0.001g/cm3 |
±1kg/m3 |
||
|
重復性 |
±0.0005g/cm3 |
±0.5kg/m3 |
||
|
測量范圍 |
0.2~3.0g/cm3 |
200~3000kg/m3 |
||
|
（1）誤差包括重復性、線性度以及滯后的組合效應?！?.001g/cm3密度誤差是基于水在20℃和0.1~0.2Mpa條件下得出的。在不同的操作條件下，可能導致精度下降。 |
||||
|
溫度性能指標 |
||||
|
誤差 |
±0.2℃ |
|||
|
重復性 |
±0.1℃ |
|||
|
溫度限制⑵ |
溫度范圍-40~204℃ |
|||
（2）安裝在危險場所的，由防爆認證界定溫度適用范圍。
|
溫度顯示范圍 |
-50~240℃ |
Pt100測溫 |
|
|
過程介質溫度 |
一體 |
-40~125℃ |
|
|
分體 |
-40~204℃ |
||
|
環境溫度 |
工作溫度 |
-40~55℃ |
|
|
存儲溫度 |
-40~70℃ |
||
|
? |
? |
||
?
通用技術指標
電源變化
當交流供電在220V±10%、50Hz±5%變化，或直流供電在24V±5%變化時，質量流量計的示值無變化。
耐壓及密封性
對流量計受壓部位進行耐壓強度試驗，試驗介質為水，試驗壓力為1.5倍公稱壓力，歷時5min，各連接處五滲透、無泄漏。
輸出信號和集成
脈沖輸出
|
輸出范圍 |
(0 ~ 10) KHz |
|
基本誤差 |
±0.005% |
|
溫度影響 |
±0.001% / ℃ |
|
注：有源頻率輸出可以被組態為表示質量流量、體積流量或密度。 |
|
電流輸出
|
輸出范圍 |
(4 ~ 20) mA |
|
基本誤差 |
0.1% FS |
|
溫度影響 |
±0.01% / ℃ |
|
注：外部取樣電阻應在 (250 ~ 600) Ω之間 |
|
?
（4~20）mA無源電流輸出，可以被組態為表示質量流量、體積流量或密度。
數字通信
RS485接口，Modbus通信協議，波特率可選：1200、2400、4800、9600?？啥鄼C(jī)通信和總線連接。
功耗?
BPM-A變送器最大功率為6.6W。
安全與防護
防爆標志
|
防爆標志 |
||
|
防爆 |
傳感器 |
Exib II BT1~T6 Gb |
|
變送器 |
Ex d [ib] II BT4 Gb |
|
防爆性能符合GB3836.1-2010、GB3836.3-2010、GB3836.4-2010。
應用場合：適用于爆炸性危險場所1區、2區，設備類別IIB，向下兼容IIA，溫度組別T1~T6。
注：傳感器和變送器分體或一體安裝不影響防爆性能。
|
注：傳感器和變送器分體或一體安裝不影響防爆性能。 |
||
|
防護 |
傳感器 |
IP67 |
|
變送器 |
IP65 |
|
結構材料
|
接液部件 |
測量管 |
022Cr17Ni12Mo2（316L） |
|
分流器 |
022Cr17Ni12Mo2（316L） |
|
|
法蘭 |
022Cr17Ni12Mo2（316L） |
|
|
外殼 |
傳感器 |
06Cr19Ni10（304） |
|
變送器 |
鑄造鋁合金（ADC12） |
|
|
接線盒 |
鑄造鋁合金（ADC12） |
?
依據《GB/T 20878-2007不銹鋼和耐熱鋼?牌號及化學成分》。
科氏力質量流量計現場安裝時注意事項：
H系列傳感器安裝方式
水平安裝——下裝
適用介質：液體，一般采用外殼朝下安裝傳感器，避免空氣聚積在傳感器振動測量管內，從而達到準確測量質量流量的目的；
水平安裝——上裝
適用介質：氣體，一般采用外殼朝上安裝傳感器，避免冷凝液聚積在傳感器振動測量管內；
旗式安裝——側裝
適用介質：液體或固液混合，一般將傳感器安裝在垂直管道上，避免微粒聚積在傳感器振動測量管內。
質量流量計安裝安裝位置的選擇：
1）傳感器應遠離能引起管道機械振動的干擾源，如工藝管線上的泵等；
2）傳感器應注意工藝管線由于溫度變化引起的伸縮和變形，特別不能安裝在工藝管線的膨脹節附近；
3）傳感器應遠離工業電磁干擾源，如大功率電動機、變壓器等；
4）傳感器測量管內應保證始終充滿液體，且有一定背壓，這就要求安裝位置應在管道的低端；
5）傳感器安裝法蘭必須與管道法蘭同軸連接，保證測量精度無應力安裝；
6）傳感器的上游、下游應裝上斷流閥。
減振
1）在安裝傳感器時，要選擇好合適的安裝地點，為了消除振動對測量的影響，除了要遠離振動源外，為了消除振動對測量的影響，在安裝中還要采用支撐桿牢固將支撐管道及閥門的方式固定牢固。支撐桿的下端必須固定在穩固的基礎上，上端與管道卡子相配合來支撐固定工藝管道線。（切忌用傳感器外殼來支撐傳感器及、管道線和、閥門、和泵等。）
2）傳感器安裝后，其外殼應處于自由懸空狀態。
