一體化溫度變送器

首頁 > 產品中心 > 溫度儀表 > 一體化溫度變送器

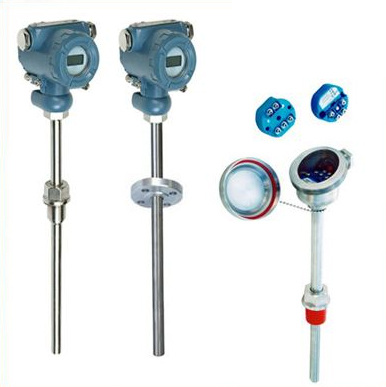

一體化溫度變送器

2017-08-08
WZPB一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫

WZPB一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
? ? ? ?
應用　
一體化溫度變送器通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4～20mA。直接測量各種生產過程中的-200℃～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
一體化溫度變送器特點:
●二線制輸出4～20mA，抗干擾能力強；
●節省補償導線及安裝溫度變送器費用；
●測量范圍大；
●冷端溫度自動補償，非線性校正電路。
工作原理:
一體化溫度變送器利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰的溫度傳不到腔外，從而進行測溫。熱電偶（阻）生產的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
主要技術參數
○產品執行標準
IEC584
?

●熱電偶 ?
型號 分度號 允許誤差與偶材等級
I級 II級
允差值 測溫范圍℃ 允差值 測溫范圍℃
WRNB K ±1.5℃
±0.004│t│		 -40～+375
375～1000		 ±2.5℃
±0.0075│t│		 -40～+333
333～1200
WRMB N ±1.5℃
±0.004│t│		 -40～+375
375～1000		 ±2.5℃
±0.0075│t│		 -40～+333
333～1200
WREB E ±1.5℃
±0.004│t│		 -40～+375
375～800		 ±1.5℃
±0.004│t│		 -40～+333
333～900
WRFB J ±1.5℃
±0.004│t│		 -40～+375
375～750		 ±1.5℃
±0.004│t│		 -40～+333
333～750
WRCB T ±1.5℃
±0.004│t│		 -40-～+125
125～350		 ±1℃
±0.0075│t│		 -40～+333
133～350
WRPB S ±1℃
±[1+0.003（t-1100）]		 0～+1100
1100～1600		 ±2.5℃
±0.0025│t│		 0～600
600～1600
●熱電阻 ?

型號

分度號

測溫范圍℃

精度等級

允許偏差

WZPB

?

Pt100

?

-200～+500

?

A級

±（0.15+0.002|t|）

B級

±（0.30+0.006|t|）

WZCB

Cu50
Cu100

-50～+100

-

±（0.30+0.005|t|）
注：t為感溫元件實測溫度絕對值
○輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。
○輸出方法：二線制
○精度等級：
●溫度變送器精度等級：0.1；0.2；0.5；
●顯示器精度：模擬指示2.5級；數字顯示1.0級。
○供電電源：24V.DC±10%
○防護等級：IP65
○防爆等級：
隔爆形：dIIBT4，dIICT5，dIICT6
本質安全形：iaIICT6
○絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ。
○熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
○基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
?工作環境 ?

安裝場所等級

溫度℃

相對濕度%

大氣壓KPa

Cx1

-25～+55

5～95

?

?

86～106

?

?

Cx2

-25～+70

Cx3

-40～+80
○支撐管長度確定
的工作溫度由支撐管所造成的殼體升溫同環境溫度之和。支撐管所造成的殼體升溫見下圖：
?取證一覽表 ?

防爆級別

防爆證號

認證機構

dⅡB T4

GYB97151

NEPSI

dⅡB T4

GYB97152

NEPSI

dⅡC T4

GYB97203

NEPSI

dⅡB T5

GYB97204

NEPSI

iaⅡCT6

GYB99412

NEPSI

iaⅡCT6

GYB99413

NEPSI
注:NEPSI防爆認證系*儀器儀表防爆安全監督檢驗站
型號命名方法
W 溫度儀表


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 ? ? ? ? ? ? ? ? ? ? ?
類別

R
Z

 熱電偶
熱電阻

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 感溫元件材料 分度號

M
N
E
F
C
P
Q
R

 鎳鉻硅-鎳硅 N
鎳鉻-鎳硅 K
鎳鉻-銅鎳 E
鐵-銅鎳 J
銅-銅鎳 T
鉑銠10-鉑 S
鉑銠13-鉑 R
鉑銠30-鉑6 B
P
C		 鉑 Pt100
銅 Cu50


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 B 溫度變送器


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 ? ? ? ? ? ? ? ?
安裝固定形式

1
2
3
4
5
6
?

 無固定裝置
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
固定螺紋錐形式

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

 接線盒形式

4

 防爆式

|
|
|
|
|
|
|
|
|
|
|
|
|
|

 保護管直徑

0
1

 Φ16
Φ12

|
|
|
|
|
|
|
|
|

 工作端形式

G

 變截面

|
|
|
|
|
|
|

 顯示方式

N
S

 不帶表頭顯示
數字顯示（LCD液晶顯示）

|
|
|
|

?

W

Z

P

B

--

2

4

0

G

S

?

典型型號示例
?選型須知
1）型號
2）分度號?
3）溫度范圍
4）防爆等級
5）熱電偶（阻）精度等級
6）溫度變送器（顯示器）精度等級?
7）安裝固定形式
8）保護管材質
9）長度或插入深度
例A：帶溫度變送器防爆熱電阻，PT100型，固定螺紋M27×2，防爆等級dIIBT4級，溫度變送范圍0-800℃，溫度變送器精度等級0.5，保護管316L，長度450mm，插入深度300mm。型號為WZPB-240, L=450×300, dⅡBT4, 溫度變送器0.5級，保護管316L，螺紋M27×2，變送范圍0-800℃。


?
