WR系列熱電偶

首頁 > 產品中心 > 溫度儀表 > WR系列熱電偶

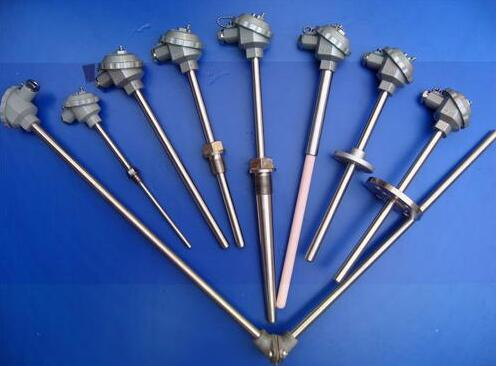

裝配式熱電偶

2018-06-21
WR系列裝配式熱電偶是我司精心設計制造并符合國際電工委員會(IEC)標準新一代系列產品，通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0～1600℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。一、WR系列裝配式熱電

WR系列裝配式熱電偶是我司精心設計制造并符合國際電工委員會(IEC)標準新一代系列產品，通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中0～1600℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。

一、WR系列裝配式熱電偶特點：
1.裝配簡單，更換方便；
2.壓簧式感溫元件，抗振性能好；
3.測量范圍大；
4.機械強度高，耐壓性能好；
二、工作原理：
WR系列工業熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值?！?/span>
三、技術參數：
1.產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
2.常溫絕緣電阻：
   熱電偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻≥100MΩ.m。

3.測量范圍及允差
型 號
分度號
允許誤差與偶材等級
I級
II級
允差值
測溫范圍℃
允差值
測溫范圍℃
WRN
K
±1.5℃
±0.004│t│
-40～+375
375～1000
±2.5℃
±0.0075│t│
-40～+333
333～1200
WRM
N
±1.5℃
±0.004│t│
-40～+375
375～1000
±2.5℃
±0.0075│t│
-40～+333
333～1200
WRE
E
±1.5℃
±0.004│t│
-40～+375
375～800
±1.5℃
±0.004│t│
-40～+333
333～900
WRF
J
±1.5℃
±0.004│t│
-40～+375
375～750
±1.5℃
±0.004│t│
-40～+333
333～750
WRC
T
±1.5℃
±0.004│t│
-40-～+125
125～350
±1℃
±0.0075│t│
-40～+333
133～350
WRP
S
±1℃
±[1+0.003(t-1100)]
0～+1100
1100～1600
±2.5℃
±0.0025│t│
0～600
600～1600

裝配式熱電偶選型表：

WR□□－□□□□□－□-□/□-□裝配式熱電偶
代 號
熱電偶類型
N
K分度號|鎳鉻-鎳硅熱電偶
E
E分度號|鎳鎘-銅鎳熱電偶
F
J分度號|鐵-銅鎳熱電偶
T
T分度號|銅-銅鎳熱電偶
P
S分度號|鉑銠10-鉑熱電偶
Q
R分度號|鉑銠13-鉑熱電偶
R
B分度號|鉑銠30-鉑銠6熱電偶
代號
熱電偶對數
省略
單支式|通常接線端子為2個
2
雙支式|通常接線端子為4個
代號
安裝固定裝置
1
無固定裝置
2
固定螺紋(螺紋M27×2)
3
活動法蘭
4
固定法蘭
5
活動法蘭角尺型
6
錐形盲孔管
代號
接線盒形式
3
防水接線盒
4
隔爆接線盒
5
不銹鋼接線盒
代號
保護管外徑 mm
0
ф16    (不銹鋼管材質保護管，偶材直徑Ф2.5mm)
1
ф20    (不銹鋼管材質保護管，偶材直徑Ф3.2mm)
2
ф25    (分度號為S或B時，高鋁或剛玉雙層陶瓷保護管)
3
ф30    (SiC等材質的保護管)
4
ф38    (高鉻鑄鐵管)
代號
保護管材料
適用溫度
說 明
0
1Cr18Ni9Ti
0～1000℃
最常用的熱電偶保護管
1
剛玉
0～1600℃
耐高溫、耐腐蝕陶瓷管。缺點：易碎
2
高鋁
0～1800℃
耐高溫、耐腐蝕陶瓷管。缺點：易碎
3
316L
0～1000℃
耐腐蝕優于1Cr18Ni9Ti的金屬護管
4
904L
0～1000℃
能抗化工生產過程的絕大多數強腐蝕的金屬護管
5
3YC52
0～1200℃
耐高溫、抗氧化合金保護管
6
GH3030
0～1200℃
耐高溫、抗氧化合金保護管
7
GH3039
0～1200℃
耐高溫、抗氧化合金保護管
8
SiC
0～1600℃
耐高溫、抗氧化合金保護管。缺點：易碎
9
ZGCr18
0～1100℃
高鉻鑄鐵管。優點：低成本
代號
測溫元件形式
0
傳統裝配式芯子|芯子型號：WR□□—010-分度號-長度
K
鎧裝熱電偶芯子|鎧裝熱偶芯子的直徑以實際使用最高溫度確定，溫度越高直徑越粗
代號
長度 mm
L
□□□mm
代號
熱電偶精度等級
省略
II級(國內常規供貨)
I
I級
