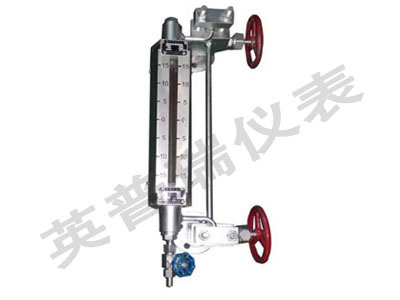

SF304高溫高壓石英管雙色水位計是利用光學原理和連通器原理直接顯示液位位置的一次性儀表，可廣泛應用于中、低壓鍋爐汽包和貯存器上。按顯示方式可分為單、雙色類，單色水位表直接顯示介質本色，雙色水位表水相呈綠色、汽相呈紅色，紅綠分界面即為液面位置。同時該類水位表還具有結構簡單、維修方便、安全可靠等優點。

結構原理：

SF304高溫高壓石英管雙色水位計由上閥（汽閥）、下閥（水閥）、表體、排污閥、平衡管等組成。上閥和下閥除手動全開和全閉外，由于閥體內部設有保險閥座和保險珠一枚，當石英管因意外損壞時，保險鋼珠在高壓的汽水沖擊下，高速頂向保險閥座，自動關閉表體的上下通道，直至手動關閉上、下閥為止。

安裝維護：

一． 水位計開箱后取出說明書、合格證，檢查水位計有無損壞，詳細閱讀說明書，按說明書的指導去安裝、調試、核實。水位計與鍋爐汽包上的壓力等級、工作溫度應相同，法蘭中心距、法蘭規格是否一致，然后把上下法蘭上緊即可。

二． 水位計在安裝前必須對鍋爐管道進行氣吹，防止雜質進入水位計，影響觀測效果或產生事故造成嚴重后果。

三． 調試

（1）投運前應充分預熱，確認水位計的閥門全關閉，把各閥門手輪向右旋轉（順時針方向）。

（2）首先開啟水位計排污閥，把排污閥向左（逆時針方向）旋轉一周微開。

（3）后開啟上閥（汽閥）把上閥向左轉1/5周微開，使蒸汽進入液位計腔內，從排污閥排出，讓微弱氣流通過大約20-30分鐘左右，使水位計本體溫度相對穩定。

四. 向液位計內導入熱水并確定水位，方法如下；

（1） 關閉排污閥，把下閥（水閥）緩慢開1/5周，向液位計內徐徐導入熱水（水閥不能開的太快，否則安全鋼球?qū)幼鞫滤浪窡o法進行工作，如果安全鋼球已堵位通路，可關閉水閥并重新慢慢開啟）。

（2） 慢慢打開汽閥1/5周即可進行調試，在調試時閥門不得全打開以免出現事故。調試完畢后，水位計正常運行，閥門必須全開。

（3） 認真觀察水位，鍋爐內的水進入液位計使水位逐漸升高，直到水位基本不變?yōu)橹埂５粦?yīng)有微小波動，表示水、汽管路暢通。

（4） 如果通過以上操作而液位計中沒有導入水或汽可關閉水閥、汽閥，開排污閥并重復操作一次，再有問題，應檢查水汽管路是否堵塞。

（5） 一切正常后把水閥、汽閥全開啟各自回旋1/2周，這樣可以防止在長期連續使用后閥桿與絲母燒接在一起。

五. 在運行中如果石英管內結垢，出現紅、綠雜色混合等現象時，可將石英管先用酸性溶液去污，然后用清水沖洗干凈即可。

六. 如需更換石英管，先將表體上、下兩端緊固螺母松開，然后取出石英管換上新管并緊固兩端螺母。內孔為正方形，在安裝時必須有一個棱角對準觀測面。
