YPR-CDS-6系列智能型磁敏電子雙色液位計是磁翻板液位計的換代產品,它以紅綠光柱清晰顯示液位,白天觀察距離60m、夜間可達200-300m。磁翻板液位計長時間使用容易粘覆灰塵，尤其是煉鋼廠，時間一長就容易粘覆細鐵屑，把磁翻板液位計的顏色覆蓋，使它看不到液位，另外磁翻板液位計的缺點就是不能發光顯示，夜間不能觀察。YPR-CDS-6系列智能智能磁敏電子雙色液位計精選國內外優質電子元件，整機均經過各種性能測量和模擬試驗及整機電老化試驗，以保證液位顯示精準可靠。該產品適用于石油、化工、冶金、食品、釀酒、醫藥、化學纖維、化肥及環保、電力、給水等部門，用以測量有壓容器或開口容器內液體的液位，測量儀可現場直接顯示液位，亦可附加液位遠傳，可直接上DCS，實現遠距離液位監控。

磁敏電子雙色液位計工作原理：
   在液位計主導管內有一個磁性浮子，浮子根據介質比重設計，浮子內磁鋼與容器內液面同一高度，液位LED顯示標尺內裝有半導體磁敏傳感器，并和LED發光模塊上下有序排列，與磁場相對應的半導體磁敏傳感器受磁，觸發相應的數字電路，液位以上LED紅色顯示，液位以下LED綠色顯示，紅色顯示汽相，綠色顯示液相，紅綠交界處就是容器內的實際液位，液綠汽紅，一目了然。

磁敏電子雙色液位計的零部件采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti襯PTFE、PVC、PP等材料進口電子元件，加上我公司全體科研人員的獨特設計方案，具有優質、可靠、穩定及抗腐蝕性能。


磁敏電子雙色液位計優點：
※ 設計簡單、緊湊、堅固可靠、壽命長；無維護工作量；能長年在戶內、外安裝使用；
※ 獨特首創的現場，遠傳一體化結構，使工業自動化管理變的更輕松方便；
※ 獨特的電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目；
※ 獨特的進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工           業攝像頭遠程清晰監控；
※ 測量管與液位顯示部分、液位變送器、報警開關在耐壓耐氣上可完全隔離；
※ 工作壓力范圍寬，耐壓從真空到42MPa，防腐蝕性<2.5MPa；
※ 工作溫度范圍寬，適用于從-160℃至+530℃；
※ 廣泛用于強弱腐蝕性、易燃易爆、毒性、強放射性、攪動、污濁等液體的液位測量；
※ 各型號均可選配磁性限位開關，實現高低液位自動控制或報警；
※ 各型號均可選配4～20mA液位變送器，實現遠距離集中測量與控制。

磁敏電子雙色液位計技術參數：
     01.安裝方式：垂直安裝
     02.電源電壓：5VDC廠家配有電源盒，遠傳24VDC
     03.測量范圍：0～150～6000mm（大于6000mm可協商訂貨）
     04.精 確 度：±5mm
     05.介質密度：0.4～2.0g/cm3
     06.工作壓力：-0.1～22MPa
     07.工作溫度：-160～530℃
     08.環境振動：頻率≤25Hz振幅≤0.5mm
     09.跟隨速度：≤0.08m/s
     10.介質粘度：≤0.4Pa·S
     11.LED顯示器：低亮型，高亮型，霧狀散光型三種可選
     12.排 污 閥：不銹鋼球閥、針型閥或焊接截止閥
     13.連接法蘭：DN15～DN50或焊接
     14.防爆標志：ExiaIICT6Ga

附加功能選擇項
1.磁性限位開關：
     常開型：高于報警點閉合；
     常閉型：高于報警點斷開；
     開關容量：250VAC1A(阻性)；250VAC 0.3A(感性)；
     開關壽命：1×105次；
2.液位變送器：
     輸出電流：4～20mA(二線制)；
     分辨率：±1cm；
     負載電阻：500Ω（24VDC供電時）
     傳送距離：>3000m
     工作電源：12～36VDC
3.智能液位變送器：
     輸出類型:RS485信號輸出和一路4～20mADC任意連接
     分辨率：0.1%F.S
     負載電阻：0～36VDC
4．保溫形式：
    蒸汽夾套和水循環夾套，是在液位計主導管外增加一層筒體，供蒸汽、循環水等介質流通。
    真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。
    雙層夾套，一般是指在蒸汽般熱夾套外再做一層真空夾套。
    電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。

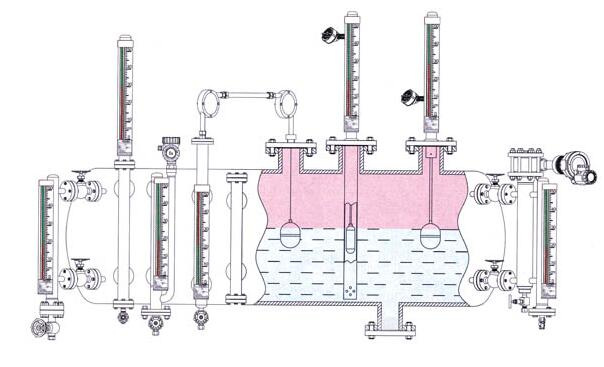

現場安裝和使用：
1、本產品須垂直安裝，非常大偏差為≤3，通過法蘭與容器連接
2、液位計周圍20cm距離內不得有鐵、磁性物質
3、將傳感器與所測容器連接，在傳感器排污法蘭下端安裝一個DN15的閥門并與原液位計排污管路連通
4、接通電源AC220V（或AC36V），此時液位計顯示應為全紅
5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的壓力容器上時（如電站鍋爐），必須緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。
6、液位顯示調整：把容器液位上升至正中，上下移動本液位計顯示盒與之相符，左右移動調至便于觀察的方位，然后將上下固定環擰緊，即可投入使用。
