一、概述
? ? UQK-01/02/03型浮球液位控制器（浮球開關)適用于工業生產過程中敞開或承壓容器內液位的控制。當液位到達高低極限時，繼電器觸點可作為信號報警裝置或電動泵等線路中的開關。

二、結構原理
? ? UQK-01/02/03型浮球液位控制器由浮球組件、微動開關組件和外殼組成。一對極性相斥的磁鋼分別安裝在浮球端部和微動開關組件上，當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動微動開關組件上的磁鋼運動，從而使輸出觸點相應接通或斷開，而在升降過程中無任何信號產生。

三、主要技術性能
1、測量范圍

2、工作條件
工作壓力：＜1MPa
工作溫度：＜150℃
電源及觸點容量：?? 交流 220V 200VA
?????????????????? 直流 110V 150W
防護等級：IP65
隔爆等級：ExdiiBT1~3
重量：?? 4~6Kg

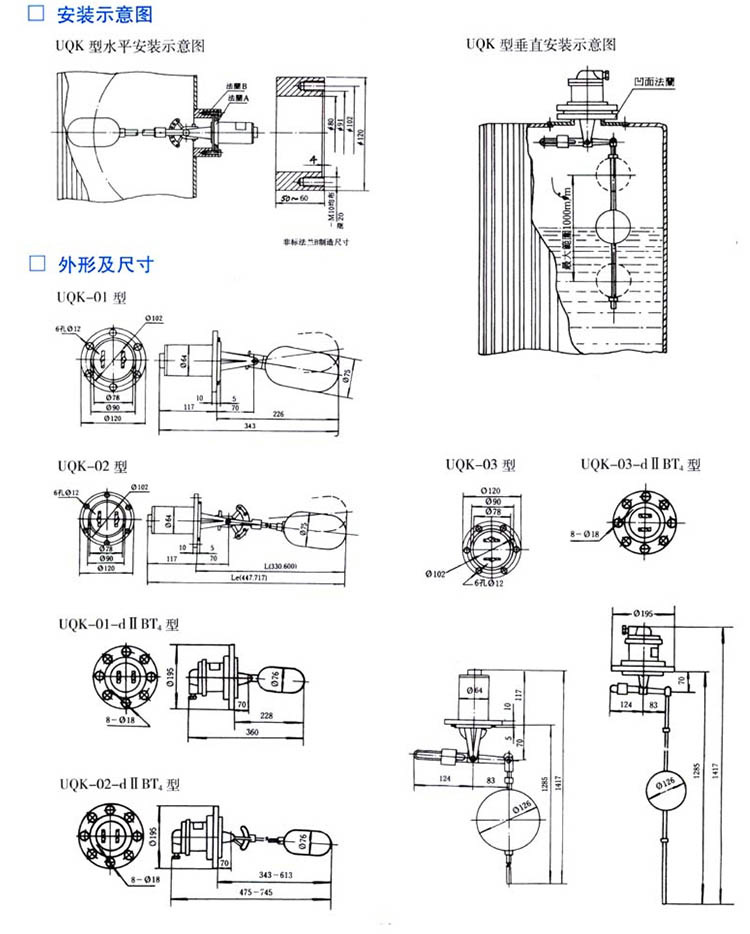

四、浮球液位控制器（浮球開關)現場安裝與使用

UQK-01/02/03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的下凸面法蘭。
UQK-01/02型浮球液位控制器為水平方向安裝，UQK-03型浮球液位控制器為垂直方向安裝。
UQK-02型浮球液位控制器的動作范圍的整定屬有極調整，最大動作范圍為550mm.
UQK-03型浮球液位控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝。UQK-03型浮球液位控制器的動作范圍的整定為無極調整，最大動作范圍為1000mm
UQK-01/02/03型浮球液位控制器的控制器為非防水型結構，不宜在露天、室外場合使用。
浮球液位控制器在安裝時應使金屬外殼可靠接地（一般可連接在法蘭上），以確保用電安全。
被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。不適用于對黃銅、不銹鋼等材料有較強腐蝕作用的介質。
使用中的儀器應定期進行檢查。
浮球液位控制器的浮球材質為不銹鋼，其余為鋁材。
