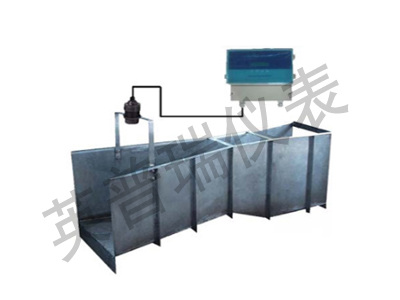

YPCSMQ型超聲波明渠流量計渠道內的流量越大，槽堰內液位越高；流量越小，液位越低。一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃睿髁康拇笮?，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝槽堰，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于槽堰的幾何尺寸。同樣的槽堰放在不同的渠道上，相同的液位對應相同的流量，槽堰把流量轉成了液位。巴氏槽明渠流量計由流量積算儀、液位計、巴氏槽堰三部分組成。

YPCSMQ型超聲波明渠流量計主要特點：

1、可測量非滿管（圓管、蛋形管或其它異形管）流量

2、可測量渠道（圓形渠、矩形渠或其它異形渠）流量

3、可測量天然的河、溪流量

4、可測量污水排放渠道或管道（下水道）流量

5、可測量正向和反向流速和流量

6、可提供瞬時流量值和累計流量值

7、輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量

8、傳感器可在惡劣的現場和污水水質下長期工作

9、可選配短信或GPRS無線模塊實現遠程遙測

10、傳感器外殼為聚碳酸酯，防護等級IP68

11、內置自動溫度補償

12、盲區可調節，屏蔽探頭附近干擾信號

YPCSMQ型超聲波明渠流量計技術參數：

水位測量范圍： 0～3.0m

盲 區(m)： 0.3m

整機測量精度： 系統誤差±3‰

流量測量范圍： 取決于所用堰/槽類型，較大可為9999m3/h

工作溫度(℃)： －20℃～＋60℃

較小水位分辨： ±1mm

信號輸出： RS485，4～20mA，2路開關量輸出

顯 示： 高亮字符液晶顯示

供電電源： DC24V /150mA ；AC220 /100mA

防護等級： IP65

選型規格型號：

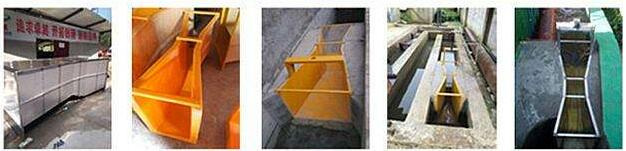

巴歇爾槽材質規格、每小時最大流量、體積大小

YPCSMQ型超聲波明渠流量計現場安裝步驟：

 明渠土建安裝準備在安裝前首先察看地形，進水口必須高于出水口，確保有水位差,出水暢通，這是成功安裝不銹鋼巴氏計量槽明渠流量計的關鍵。江蘇通達儀表有限公司提供安裝圖紙及安裝指導。

1.不銹鋼巴氏計量槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。 根據現場渠道的寬度和高度，還有最大流量來選擇不銹鋼巴氏計量槽用幾號槽。流量越大，相應增加壁厚

2.不銹鋼巴氏計量槽的中心線要與渠道的中心線重合,使水流進入不銹鋼巴氏計量槽不出現偏流。

3.不銹鋼巴氏計量槽通水后，水的流態要自由流。不銹鋼巴氏計量槽的淹沒度要小于規定的臨界淹沒度。臨界淹沒度就是說下水位的最高水平面高出不銹鋼巴氏計量槽的最低平面了，應該把下水位在降低

4.不銹鋼巴氏計量槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入不銹鋼巴氏計量槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

5.不銹鋼巴氏計量槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經不銹鋼巴氏計量槽的計量部位。不銹鋼巴氏計量槽的計量部位是槽內喉道段。
6.把明渠流量計安裝在不銹鋼巴氏計量槽吼道口上游，如果槽比較小，要裝在整個槽的上游。
7.通電，就可以進入菜單設置，設置完畢就可以使用了。
