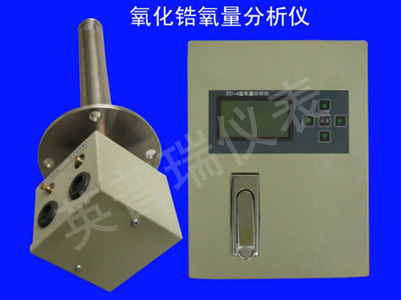

氧化鋯氧量分析儀（Zirconia Oxygen Analyzer）又稱氧化鋯氧分析儀、氧化鋯分析儀、氧化鋯氧量計、氧化鋯氧量表，主要用于測量燃燒過程中煙氣的含氧濃度，同樣也適用于非燃燒氣體氧濃度測量。在傳感器內溫度恒定的電化學電池產生一個毫伏電勢，這個電勢直接反應出煙氣中含氧濃度值。 將此分析儀應用于燃燒監視與控制，將有助于充分燃燒，減少CO2、SOx及NOx的排放，從而為防止全球變暖及空氣污染做出貢獻。
YPZrO2型氧化鋯氧量分析儀廣泛應用于多種行業的燃燒監視與控制過程，并且?guī)椭餍袠I(yè)領域取得了相當可觀的節能效果。應用領域包括能耗行業，如鋼鐵業、電子電力業、石油化工業、制陶業、造紙業、食品業、紡織品業，還包括各種燃燒設備，如焚燒爐、中小型鍋爐等。作為操作人員調節燃風配比的依據，或與自 控系統連接，實現低氧合理燃燒，達到降低燃耗，穩定工藝， 提高產品質量，減少環境污染等目的，具有顯著的經濟效益 和社會效益。

產品特點：
•探頭采用納米工藝制造，分辨率達十萬分之一，響應時間 短，抗震性能和抗侵蝕性能優良，探頭使用壽命長。
•氧電極采用純鉑金電極，有效的提高了探頭的電性能和活性。
•采用高溫金屬壓網過濾器，克服了常規陶瓷過濾器貫通率 低、易堵塞、導熱性差、清理不便的缺點。
•轉換器采用16位處理器，信號全隔離電路。菜單式的操作界面，可以提供標準的4～20mA對應輸出，上下限節點輸出， RS485通訊，可以對被控溫度、氧含量、氧電勢、輸出、量 程、節點進行方便的校準操作。獨有的氧含量三參數校正可 以更加精確的反映常用工況點的氧含量。
•單獨配備的加熱變壓器可以大幅度的提高探頭加熱爐的使 用壽命和控溫精度。
•氧化鋯氧探頭采用活性配裝，內部配件可以單獨更換，用 戶可能單獨更換其中的氧傳感器、電爐、熱電偶等部件。

YPZOr2型氧化鋯氧量分析儀的安裝：
取樣點位置的選擇
選擇取樣點的原則有：
1 所取的氣樣能快速反映工藝的變化情況，即氣體要具有代表性；
2 取樣點的溫度、壓力、流量等參數不應變化太大；
3 氧檢測器插入深度應達到煙道氣流部位，避免死區；
4 切忌在管道、煙道底部開口取樣；
5 取樣點附近爐膛、煙道應無、泄漏，否則將造成測量誤差；
6 要選擇在易于維護、檢修的地方。

YPZOr2型氧化鋯氧量分析儀氧化鋯探頭的安裝

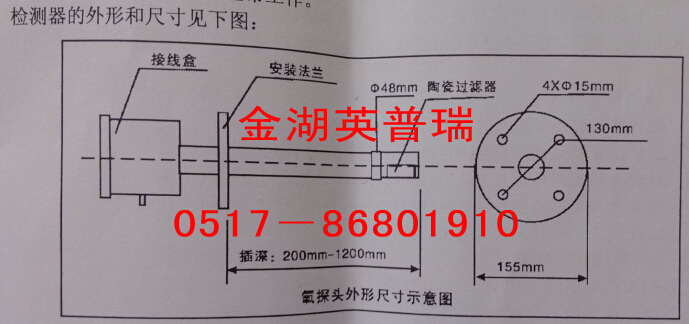

預先加工好帶法蘭的φ76mm設備短節，按要求選好取樣位置（爐壁或管道），開一個φ76的孔，將短節以水平方式焊接到設備上，焊接時要保證焊接處不漏氣。對帶余熱鍋爐流程，在選定取樣點位置后，φ76mm設備短節應根據保溫厚度適當加長穿過爐體保溫磚，與爐體鋼殼焊牢，露出部分長度約60mm。必須注意：應保證設備短節與爐體保溫磚之間的密封，絕對不能泄漏。把檢測器插入短節，在短節法蘭與檢測器法蘭間墊上2-4mm厚的石棉墊，旋緊4個螺栓，使其不漏氣即可。
注意：由于探頭的參比氣是靠空氣自然對流提供的，探頭必須水平安裝，參比氣和標準氣接口相應朝下。探頭端部防護套管的缺口位置（可調整方向）也應垂直向下，以防積灰。

YPZOr2型氧化鋯氧量分析儀二次儀表（氧量變送器）的安裝：
信號轉換器的外形尺寸：水平×垂直×深 160×80×250mm
信號轉換器的開口尺寸：水平×垂直 152－1×76－1mm
信號轉換器用隨機配備的安裝夾板及螺絲安裝在儀表盤上，亦可安裝在現場儀表保護箱內。

YPZOr2型氧化鋯氧量分析儀二次儀表（氧量變送器）與氧探頭之間的連接
信號轉換器盤裝于控制室，氧量檢測器安裝于現場，它們之間連接線有：氧勢信號線兩根采用RVVP2×1.5帶屏蔽二芯電纜線敷設、電偶冷端補償導線兩根，采用K分度KX-G型2×1.5帶屏蔽二芯補償導線敷設、電爐加熱線兩根，采用RVVP2×2.5二芯電纜線敷設。 信號轉換器與氧量檢測器之間的接線見圖3。

YPZOr2型氧化鋯氧量分析儀接線時應注意下列要求：
1 加熱線與信號線分開穿管；
2 鋯管的氧勢、熱電偶溫度補償信號線都是具有極性的信號線，安裝時應注意極性的正確連接。
