YPZC系列鋼纜式重錘料位計是我公司引進國外儀表技術，經國產化生產的工業物位計，是可以就地指示的液位計測量儀表，也可以根據客戶的要求標配變送器。該儀表經多年經驗結合用戶意見.多次改進而成.具有實用性強、測量范圍大、精度高性能穩定、無測量盲區.使用壽命長、便于維護等優點。大屏液晶計數器顯示，使得讀數清晰準確；手動探頭提升機構，可隨時檢查儀表工作情況；可與多種變送器連接，組成物位檢測系統?？梢詮V泛應用于石油、化工、電力、冶金、環保、食品等工業部門及附屬設施的各種變送器連接，將容器中的物位變化轉換成模擬信號、電脈沖信號或開關信號遠傳至控制室顯示或計算機房進行數據顯示和處理。

工作原理：

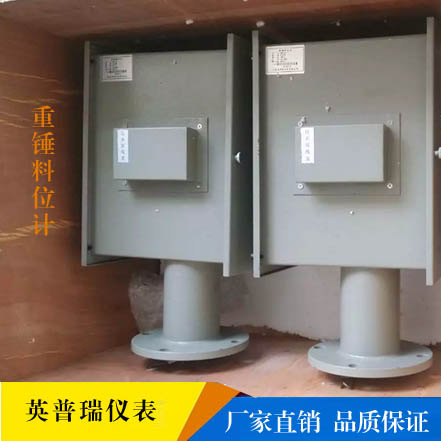

 YPZC系列鋼纜式重錘料位計的機械部分安裝在料倉頂部，料位計傳感器的探測過程由控制顯示儀表（二次表）發出的信號控制。一次表傳感器由可逆電機、絲杠、齒輪軸、繞線筒、靈敏杠桿等組成。
當傳一次表傳感器接到探測命令時：電機正轉帶動齒輪軸和繞線筒轉動，使鋼絲繩下放，帶動重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使微動開關接觸，控制顯示儀表得到該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。
在此過程中控制顯示儀表通過檢測繞線筒的轉數計算出重錘從倉底到料面間的距離，在面板進行數字顯示，并在后面板端子上輸出4~20mA電流 (不需外加DC24V) 。

YPZC系列重錘料位計應用：
1     測量粉狀、顆粒狀及塊狀固體物料
2      煤廠、電廠、鋼廠

YPZC系列重錘料位計特性：



型    號	YPZC

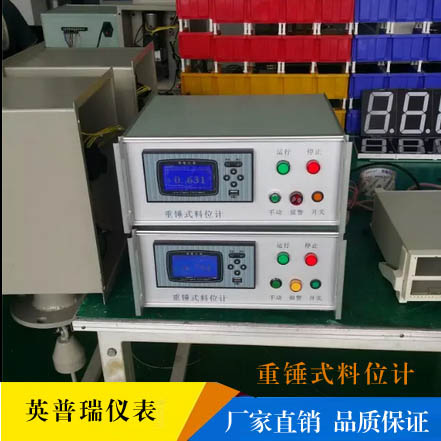

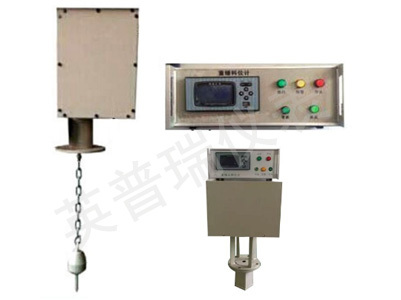

	傳感器（一次表）		控制顯示儀表（二次表）
圖   片			控制主機
測量范圍	0~8/16/32米（特殊規格可協商）
測量精度	±1％
重 復 性	±1％
分 辨 率	±3cm		電源電壓	220VAC±10％；50/60Hz
探測速度	0.15m/s		功    耗	靜止時 15W；運動時105W（含一次表）
測 量 帶	不銹鋼鋼絲繩		環境溫度	-30℃~+60℃
重錘重量	1.5kg(0~16m)；2kg(0~32m)		數字顯示	4位LED 顯示料面位置
電機停轉力矩	5N.m		電流輸出	4~20mA DC
功    耗	90W		定時時間	10~1000分鐘
環境溫度	-10℃~+60℃		報警方式	上、下限報警（選配）
重    量	18kg		主機重量	8kg
法蘭標準	JB81-59 外徑Φ195mm 孔徑Φ18mm 孔中心距Φ160mm （PN1.0，DN80）		電流輸出信號精度	±1％
外形尺寸	長270x高270x寬450mm	支架高Φ195x110mm
			外形尺寸	橫式：長320×寬240×高140mm
