YPUHZ系列磁翻板液位計是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫(400度)、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。

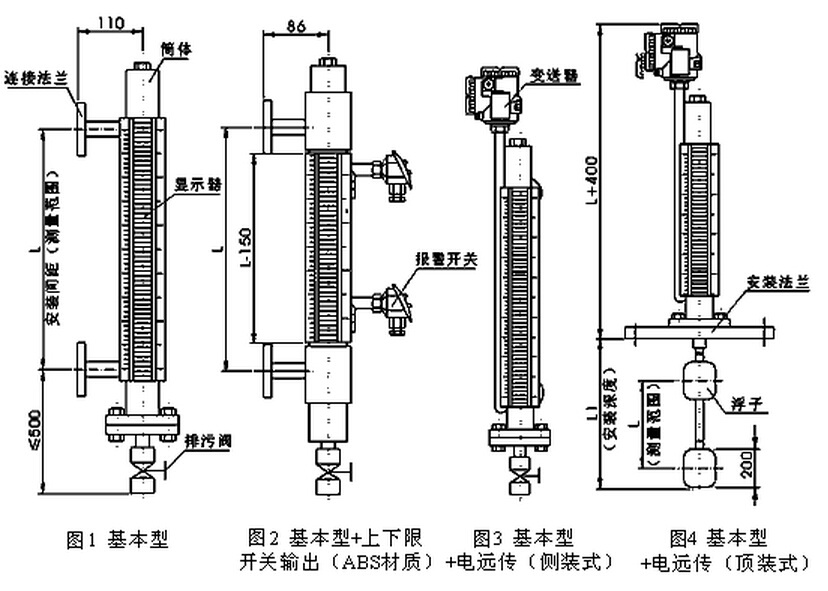

 YPUHZ系列磁翻板液位計根據安裝形式不同主要分為：側裝式和頂裝式二種，客戶可根據現場要求訂貨。

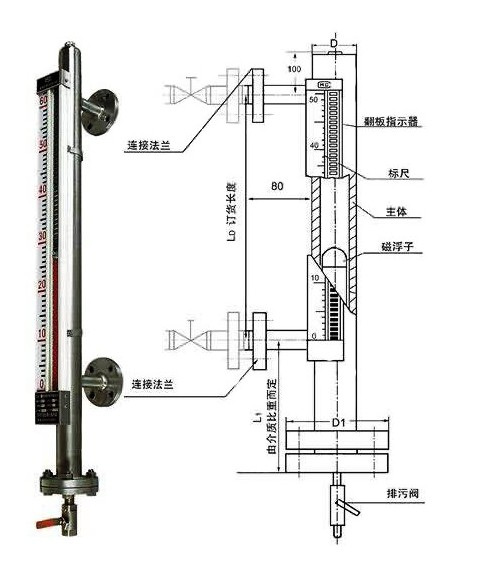

工作原理：

根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示.


    YPUHZ系列磁翻板液位計適用于低溫到高溫、真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。
    產品可以配置上、下限開關輸出，可實現遠距離報警、限位控制，也可配置4-20MA遠傳變送器，可實現液位的遠距離指示、檢測與控制。

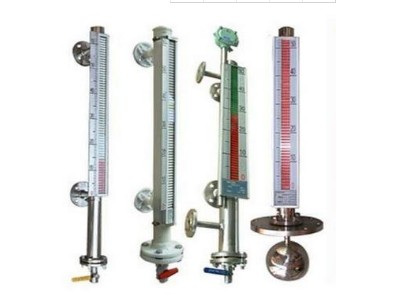

磁翻板液位計根據測量介質不同，提供不銹鋼和ABS工程塑料兩種材質；其中ABS 特別適用于酸、堿等腐蝕性介質。

產品主要技術指標：
測量范圍：300~12500mm
精確度：指示±10mm
測量原理：浮力原理、磁耦合傳感技術
磁翻板液位計測量介質：各種液體及腐蝕、易燃易爆液體介質
輸出形式：現場顯示、報警、變送器輸出
工作壓力：≤6.3Mpa
介質溫度：≤450℃
介質密度：≥0.45g/cm3
介質粘度：≤0.15pa·s
防爆等級：Exd Ⅱ BT6.ExiacT6
防護等級：IP66
材質：各種牌號不銹鋼、PVC等
連接方式：DN20、DN25等
安裝方式：側裝、頂裝


磁翻板液位計選型表：


磁翻板液位計現場安裝方法:

一：必須先了解自己的設備運行的場合，測量介質是什么，即使自己不知道需要什么材質，江蘇英普瑞儀表也可以根據介質確定設備所用材質?！　?/span>

二：當配有遠傳配套儀表時需做到如下幾條：應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表上感應面應面向和緊貼主導管；遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連接線要單獨穿保護管敷設或用屏蔽二芯電纜敷設；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上?！　?/span>

三：應根據介質情況，不定期清洗主導管清除雜質；　　

四：對超過一定長度（普通型＞3米、防腐型＞2米）的液位計：需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；　　

五：磁翻板液位計的安裝位置：應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；　　

六：磁翻板液位計調試時：應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；磁翻板液位計在市面上也有其他叫法，也叫磁性翻板液位計，又或者是磁翻柱液位計，又叫磁性浮子液位計等。但是他們的訂購需要知道的參數是一定的，比如腐蝕性的介質需要防腐的材質，防腐的等級根據介質的腐蝕性等級等量變化。

注意事項

1.的對超過一定長度（普通型>3米、防腐型>2米）的液位計。

2.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；

3.當配有遠傳配套儀表時需做到如下幾條：

4.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；

5.遠傳配套儀表上感應面應面向和緊貼主導管；

6.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；

7.應根據介質情況，不定期清洗磁翻板液位計的主導管清除雜質
