在線式紅外線測溫儀

2019-01-13

? ? ? ?YPR系列在線式紅外線測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。? ? ? ? YPR系列紅外測溫儀為一體化集成式紅外

? ? ? ?YPR系列在線式紅外線測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。

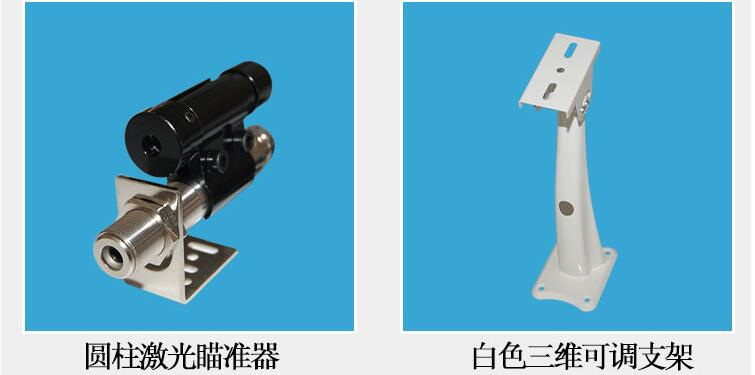

? ? ? ? YPR系列紅外測溫儀為一體化集成式紅外線測溫儀，傳感器、光學系統與電子線路共同集成在不銹鋼殼體內；易于安裝，不銹鋼殼體上的標準螺紋可與安裝部位快速連接；同時還有各型選件（例如吹掃器、安裝支架、三維可調安裝支架、吹掃保護套等）以滿足各種工況場合要求。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

工作原理：

通過光學探頭收集目標物體發射的紅外線輻射，并由探頭聚焦到紅外光纖的光纖頭上，由光纖將紅外信號傳輸給傳感器，傳感器將其轉換為電信號后，由后續處理電路對其進行處理，并將其顯示在儀表盒上，同時，還可以通過數字通訊或者4-20mA輸出參與生產的閉環控制。目前的智能型儀器可以自身設置上下限報警，產生動作信號，直接參與控制。?

在線式紅外線測溫儀技術參數：

a.?基本性能

保護等級????IP65 (NEMA-4)

環境溫度???? 0 ~60°C

存儲溫度???? -20 ~ 80°C

相對濕度???? 10 – 95%（不結露）

材????料?????不銹鋼

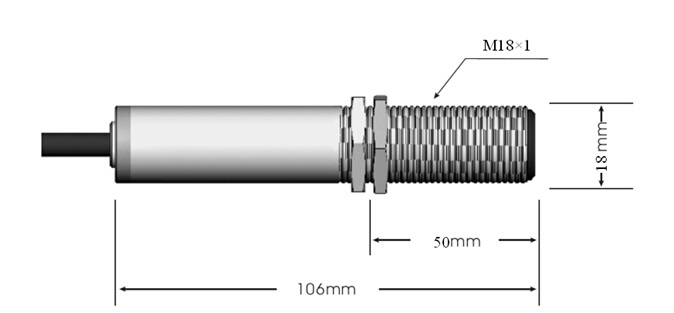

尺????寸???? M18×1 ，長106 *18mm

電纜長度???? 1.5 m (標準) , 3 m, 15 m及特殊規格（定制，可延長100m）

b.?電氣參數

工作電源???? 24 VDC

最大電流???? 50mA

輸出信號???? 4~20mA(可定制0-5V或RS485)

c.?測量參數????A系列輸出 4-20mA ; B系列輸出0-5V

光譜范圍???? 8 ~ 14 μm
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

溫度范圍?????見下表：?（YPR20AV 為微波爐專用測溫儀）

YPR10A	YPR15A	YPR20A	YPR20AV	YPR30A
0-100℃	0-150℃	0-200℃	0-200℃	0-300℃
YPR50A	YPR60A	YPR80A	YPR100A	YPR120A
0-500℃	0-600℃	0-800℃	0-1000℃	0-1200℃

光學分辨率??? 20:1
響應時間????? 100 ms (95%)

測溫精度??????測量值的±1%或±1℃，取大值

重復精度??????測量值的±0.5%或±1℃，取大值

發 射率???? ?0.95?固定（0.10-1.00調節可選;YPRX0A/B-FX系列）

d.?接線方法

YPR系列測溫儀	線顏色	功能
輸出信號 A系列4～20mA	紅色	24V DC電源正
	藍色	信號輸出正
	透明	屏蔽線
輸出信號 B系列0～5V 或RS485	紅色	24V DC電源正
	黑色	24V DC電源負
	黃色	信號輸出正 / R485 A正
	綠色	信號輸出負 / R485 B負
