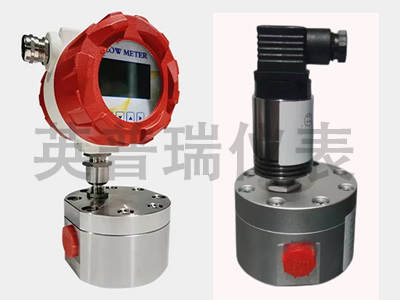

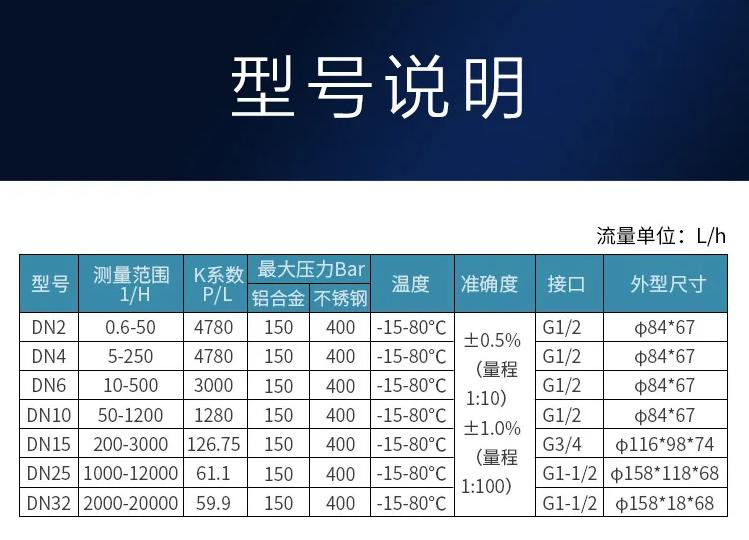

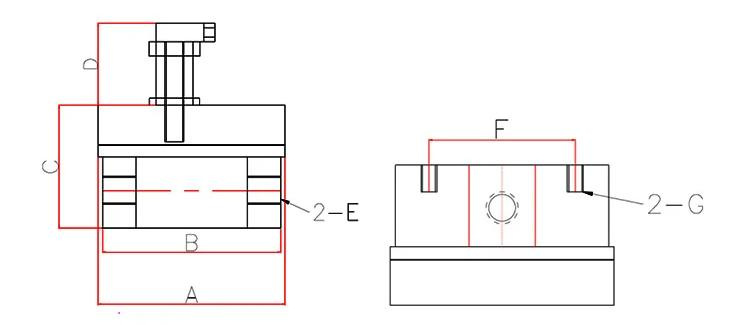

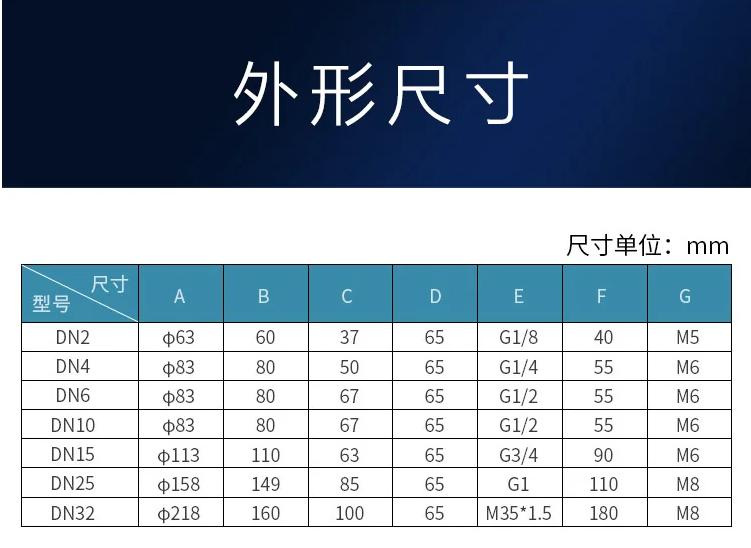

微小流量圓齒輪流量計是根據齒輪馬達原理研發的一種新型容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或 瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的微小流量的準確計量。

工作原理與結構：

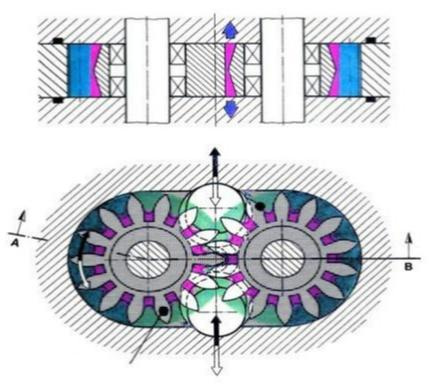

流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為 標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。如下圖：



結構特點：

根據齒輪馬達原理，測量齒輪由液流驅動。

• 齒輪在測量腔內無接觸運行 。采用低摩擦球軸承或滑動軸承。

• 齒輪的運動由位于蓋板內的無接觸的傳感器監測。傳感器室和計量器室之間安裝了一塊非磁性抗壓 隔板。

• 當計量機構轉動一個齒時，傳感器發出一個信號，對應一個齒容量 Vgz。

• 通過前置放大器將信號轉換為方波信號。



產品特性：

•  針對各種應用，借助不同的間隙、不同的軸承類型

及不同材料，CL 系列齒輪式流量計可實現不同介質 的測量。

•  具有廣泛的測量范圍和多種規格，可以滿足不同的 需求。

•  在指定范圍內，測量不受粘度影響。

•  低壓降

•  高靈敏測量

•  高工作壓力

•  低噪音

•  具有出色重復精度的高精度測量

•  在較廣的溫度范圍內，輸出信號不受溫度影響

•  在低流速測量范圍的下限依然能保持高精度

•  電子元件的高槽作可靠性

•  前置放大器終端易于使用
