恒流吹掃裝置是采用轉子流量計與恒流閥配合而構成的,對于入口或出口壓力有一定波動時,實現流量測量并確保流量的恒定輸出。廣泛應用于化工、石油、石冶煉制,鋼鐵等行業的變送器的吹掃，還有各種分析儀器，孔板取壓口的吹洗和差壓法液位測量的過程控制。
        把流量計、過濾器減壓閥和壓力表組裝在一個面板上，由于組件都裝配在面板上，因此容易安裝，當出口壓力波動時，可以保持穩定的吹洗(氣)流量，從而形成面板式吹掃裝置。
產品特點
◆形式多樣:單路、雙路、多路吹掃
◆安裝方式多樣：面板安裝、柜式安裝
◆連接方式：1/4"NPT、卡套連接、螺紋連接、法蘭連接
◆腐蝕性能：好
技術指標
◆控制和測量范圍：水 20℃，0.15~160L/h，
                                  氣 20℃,101325Pa;3~4300L/h
◆量程比：10:1
◆準確度等級：4.0級
◆壓力:1.6MPa
◆溫度：-80~150℃
◆材料：304SS      316SS
◆密封件:PTFE
◆過程連接:   標準卡套:Ф6、Ф8、Ф10
             標準螺紋:1/4"NPT        1/2"NPT
             標準法蘭:HG20592-2009或為ANSI150LB
             特        殊:根據用戶要求
◆調節性能：輸入壓力變化±10%；
            輸出流量變化小于±1%

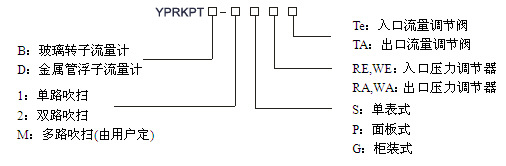

選型

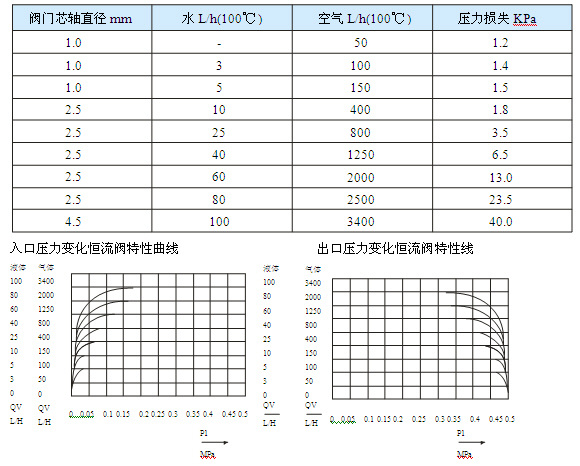

流量范圍：

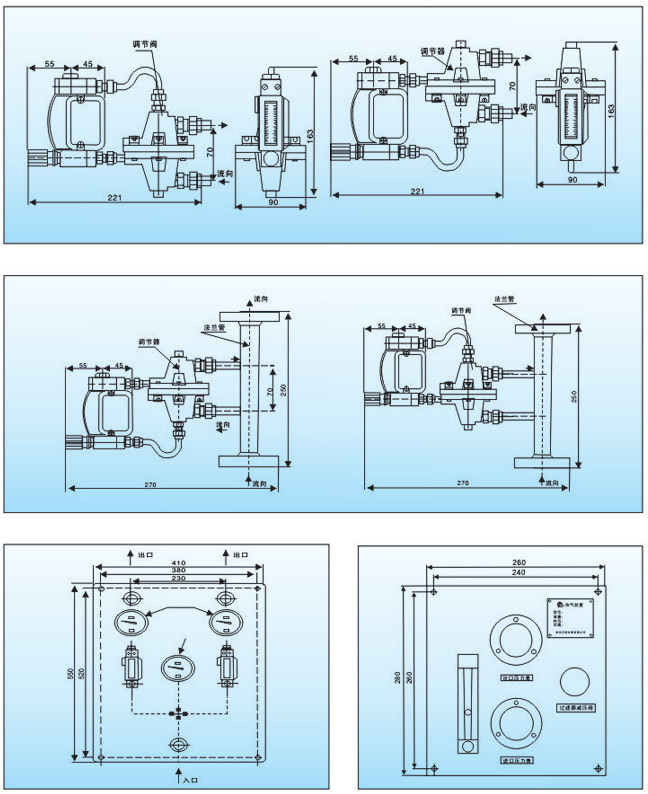

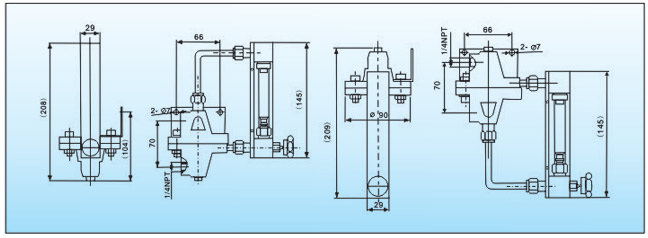

安裝尺寸：



吹掃裝置的安裝
◆請選擇合適的位置安裝流量吹掃裝置,以確保流量計吹掃裝置調整、清洗、拆卸方便。
◆由于吹掃裝置(流量計)浮子流量計上安裝有磁耦合傳輸系統。因此確保其他工作設備產生的干擾磁場,不至于影響流量計的測量結果。
◆在安裝時，要確保流量吹掃裝置穩定，應當在適當?shù)奈恢眉庸潭ㄖЪ艿?br /> ◆安裝尺寸，不能超過給定尺寸太多或太少，以避免拉伸和壓縮力作用在流量裝置上。
◆當液體介質內含有鐵磁微粒時，一定要在儀表將磁性顆粒過濾掉。
◆一定要確保介質的流體方向與流量吹掃裝置要求的方向相同，在安裝儀表時，要把微調針型閥全部關閉液體的測量
◆投運前請將管道排空、吹掃干凈以避免產生沖擊作用。
◆請緩慢打開閥門。
氣體的測量
◆請緩慢打開閥門將壓力調整到工作壓力。
◆應通過調整閥門的開度改變流量，以防止浮子突然加速、上沖撞擊限位器(例如在使用電磁的情況下)，這時可能損壞測量部件。
