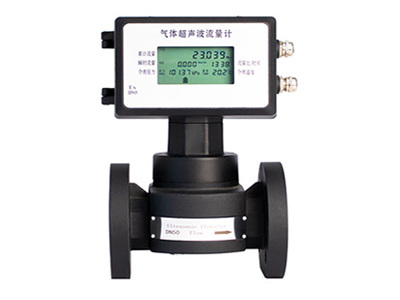

TUA氣體超聲波流量計采用國外先進技術生產，其關鍵零部件采用原裝進口芯片，具有可靠性高、使用壽命長等特點。是一種高精度、高可靠性的新型精密計量?jī)x表。可廣泛應用于城市燃?xì)?、石油、化工、電力、冶金等行業氣體的流量計量。 TUA型氣體超聲波流量計采用多聲道設計，可以消除渦流和不對稱流影響，多聲道增加冗余備份聲道，提高系統的可靠性。

TUA氣體超聲波流量計特點：

● 多聲道計量，穩定性高

●精確度高，重復性好

●量程比寬，超寬測量范圍最高可達1:700

●超低始動流量

●無可動部件，維護量低

●內置通訊模塊

●前后直管段要求低

●內置獨立計量用鋰電池，可持續工作5年以上

●內置修正儀

技術性能指標

測量準確度等級

● 在量程范圍內測量準確度等級為：1.0級

● 0.1Qmax~Qmax 最大允許誤差：±1.0%，重復性：±0.2%

● Qmin~0.1Qmax 最大允許誤差：±2.0%，重復性：±0.4%

防爆等級：Ex ib ⅡA T4 Gb；防護等級：IP65

工作電源

● 內電源：3.6V鋰電池，實時顯示電池容量。

● 可選外電源：8~24VDC，紋波≤50mV。

● 介質溫度：-20℃~+60℃

● 環境溫度：-20℃~+60℃

● 介質壓力：0~1.0Mpa

● 可選內置物聯網模塊：2G/NB-IoT

● 可雙向計量

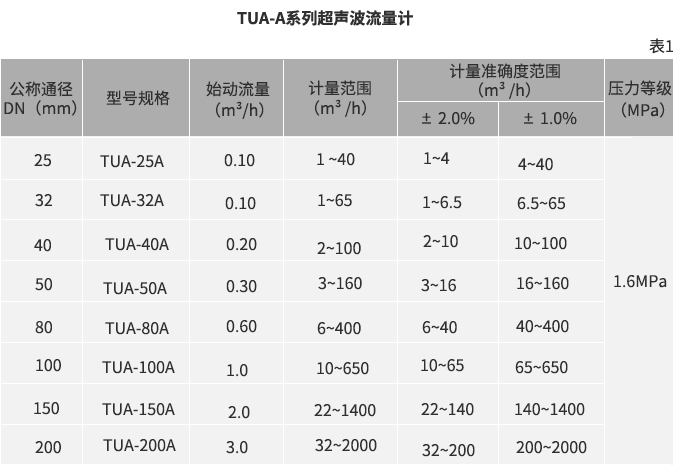

流量計型號規格、基本參數見下表



外形尺寸

超聲波流量計外形尺寸如圖1、圖2所示，圖中未注尺寸列于表2，流量計采用法蘭連接，法蘭尺寸執行GB/T 9112~9113-2010《鋼制管法蘭》標準。

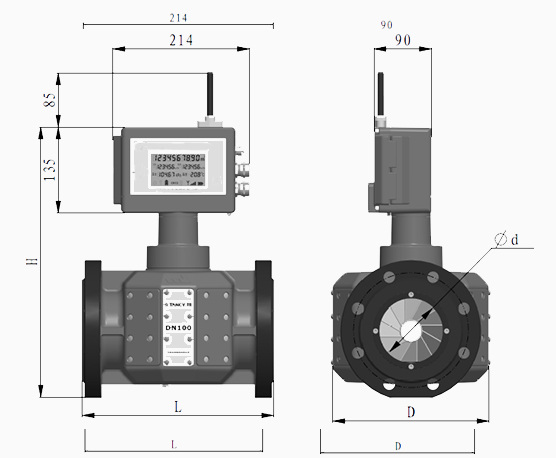

 圖1 TUA型氣體超聲波流量計（雙聲道）外形尺寸圖

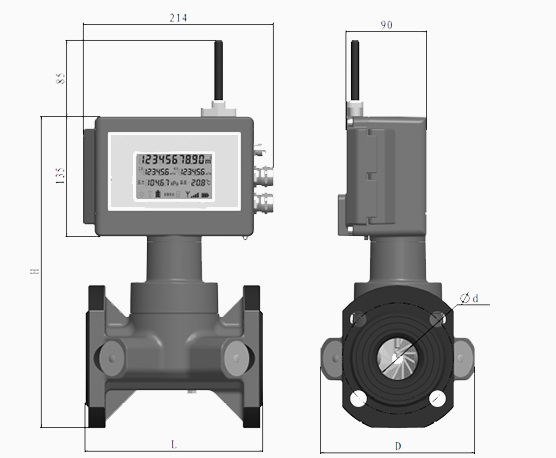

圖2 TUA型氣體超聲波流量計（三聲道）外形尺寸圖

安裝要求

標配帶內置整流器，沿流體方向，前直管道長度≥5DN，后直管段長度≥3DN.

注：可選不帶內置整流器，安裝要求為前直管道長度≥10DN，后直管道長度≥5DN；雙向計量，不帶內置整流器，安裝要求為前后直管道長度均≥10DN。

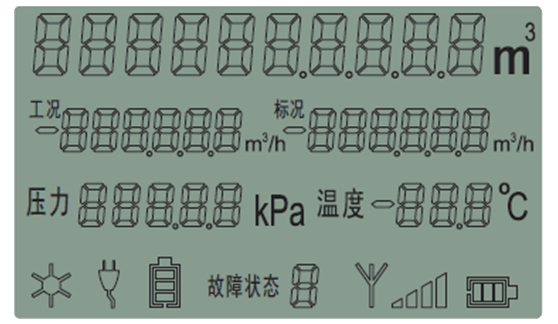

顯示方式

● 累積流量顯示：標況顯示0~9999999999 m³

                         工況顯示0~9999999999 m³

● 瞬時流量顯示：標況顯示0~±999999m³/h

                         工況顯示0~±999999m³/h

● 介質壓力顯示：0~99999kPa

● 介質溫度顯示：-99.9 ~+99.9℃

● 電池電量顯示：

● 外電源接入顯示：

● 測量狀態顯示：

● 故障狀態顯示：

主板系統故障:

流量測量故障：流量E-X

壓力測量故障：壓力E-X

溫度測量故障：溫度E-X
