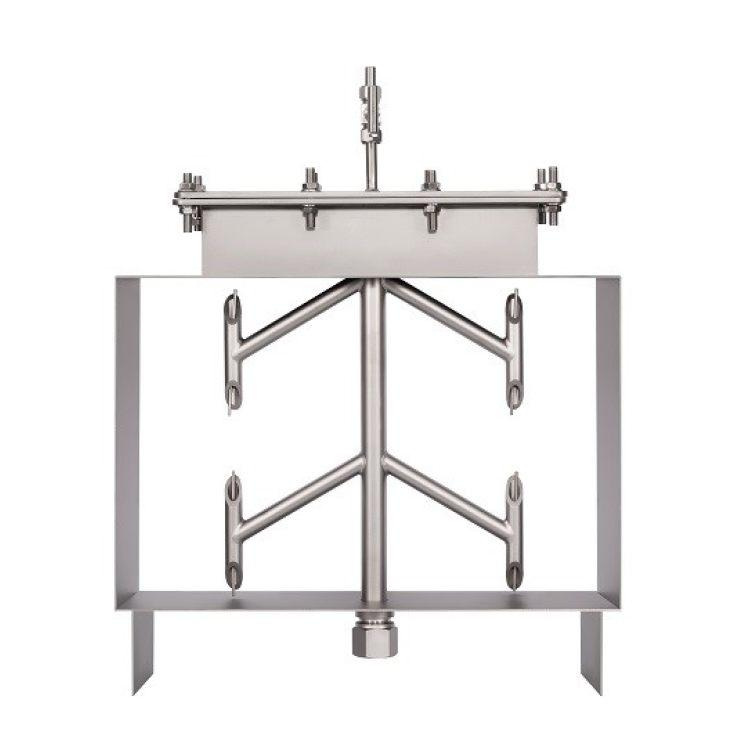

? ? ? ?多點矩陣式流量計主要測量鍋爐一、二次風和大口徑管道中氣體流量的差壓感受元件適用于大口徑管道的風量測量，配合差壓變送器以及顯示儀表或DCS系統也可以對管道內的氣流流量進行調節。

測量原理
根據伯努利方程和流體動力學原理，當流體流過喉徑管時，通過收縮口喉部流向擴散角，經過擴散角的擴散吸收總用，喉部的流體流速產生了整流放大，*地提高了喉部流體的流速，使候補的靜壓力明顯下降；這樣的話全壓壓強與負壓壓強之間的差壓得到放大，通過差壓測算就可以準確的測量管道的實際流量。

多點矩陣式流量計特點
1.防堵性能極強
改進型的傳感器在取壓點上有*地突破，充分考慮了現在大量使用狀態，單點測量變?yōu)槎帱c(diǎn)測量，取壓孔、取壓點、取壓方向多面的設計*的增大了產品的防堵性能，實現了免吹掃、免維護。
2.輸出差壓高
在動壓測量過程中，全壓不變時，利用喉徑管的加速抽吸作用，使負壓降到極小極限，*的提高了差壓范圍。在大口徑、低靜壓、低壓損條件下的流量測量中特點尤為突出。
3.差壓信號穩定，無脈動
經過收縮段和取壓環的整流作用，zui大限度的消除了脈動信號。
4.測量范圍寬
可用于干燥、潮濕氣體，液體，蒸汽介質的測量，不受介電常數限制。對于具有高密度的塵埃物質的測量只需定期使用在線吹掃裝置，保障了多種工況的靈活性應用。
5.直管段要求要求較低
多點多面的取壓方式，有效地平衡了管道里的壓力均勻程度；冷態模擬實驗表明，在前直管段為1D,后直管段為0.5D的情況下已經獲得較為滿意的測量結果。
6.安裝工作量小
對于大多數插入式工作方式，通常只需要管道上開孔，然后將探套管與管道焊接就基本上完成現場安裝，體積小，安裝方便。

多點矩陣式流量計主要技術指標
1.管道形狀：圓形、矩形
2.公稱直徑：DN200-DN8000
200*200~6000*6000
3.工作壓力：-20kpa--6.4MPa
4.工作溫度：-40~450℃
5.精度：±1%
6.重復性：0.5%
7.量程比：10：1
8.安裝尺寸：長：150~350，寬：100~200（視管道尺寸而定）
