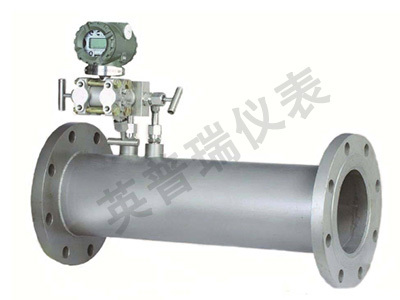

YPR系列V錐流量計又稱內錐流量計、V形錐流量計，它和其它類型的差壓流量計的基本原理相同，都是基于密封管道中的能量守恒原理，擴大了流量測量范圍，并避免了傳統差壓流量計的一些局限性，工作性能更優。V錐流量計是在管道中心懸掛一個錐形截流件，錐形件阻礙介質流動，重塑流速曲線，測量介質包括水、蒸汽、空氣、天然氣、氮?dú)?、焦?fàn)t煤氣和有機氣體等。介質條件可從深低溫到超臨界狀態。工作溫度最高450℃，最大壓力25Mpa，可測量最高雷諾數為5*106，最低雷諾數為8*103甚至更低。產生滿刻度差壓信號從最低小于0.1 千帕到最高幾十千帕。

工作原理：
    YPR系列V錐流量計是一種差壓流量?jī)x表，迄今為止以差壓原理設計的流量?jī)x表已經有一百多年的應用歷史了。差壓原理是基于密封管道中的能量轉換原理，也就是說對穩定流體，流量與管道中介質流速的平方根成正比。當介質接近錐體時，其壓力為P1，在介質通過錐體的截流區時，速度增大，壓力降低為P2，P1和P2都通過錐形流量計的取壓口引到差壓變送器上，當流速發生變化時，錐形流量計的兩個取壓口之間的差壓值會增大或縮小。
    YPR系列V錐流量計在進行流量計算時所采用的計算公式同其他差壓流量?jī)x表相同，但其截流元件的獨特設計，迫使管道中心的介質繞著錐體流動，與其他差壓流量計相比這樣有很多優點。我們可以借助理想狀態流速曲線分布圖來理解錐形流量計的性能。管道中的流體沒有受到任何干擾和阻礙，即是我們所說的理想流態，他的流速分布均勻，靠近管壁的流速幾乎為零，管道中心的流速達到最大，靠近管壁的流速幾乎為零，是由于管壁對介質的摩擦力造成的。由于錐體懸掛在管線中心，他直接同流體的高速區接觸，迫使高速區的流體同近管壁低速區的流體相混合從而使流速均勻化。所以即使流速很低，錐形流量計仍能使流體與管道中心的最高流速連續作用產生正確差壓。
    現實中，流速很難分布均勻，管道上的任何變化都可能對流體造成影響，如：灣頭、閥門、縮徑、擴徑、泵、三通等等，而錐形流量計利用錐體對上游的流速分布曲線重新進行塑造，即使在極為惡劣的情況下，仍能保證測量精度。

產品特點

1、安裝要求低：前0～3D直管道，后0～1D直管段；

2、量程比寬：通常為10∶1，選擇合適的參數較高可做到50∶1；

3、壓損?。和瑯拥?beta;值，壓損是孔板1/3～1/5；

4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘?jiān)⒛Y(jié)物或顆粒的滯留；

6、長期穩定性好：β值可長期不變，并保證長期測量；

7、精度高：0.52級；

8、重復性好：優于0.122%；

9、信號穩定："信號波動"是孔板的1/10；

10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；

11、口徑范圍寬：DN25～DN2000；

12、可測高溫、高壓介質：工作溫度較高850℃,較大壓力40MPa；

13、可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等)；

14、可測氣液兩相介質(濕氣、冷凝水等)；

產品應用：
介 質：煤氣、天然氣（包括含濕度5%以下）、各種碳?xì)浠衔铮òê瑵竦腍C氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、氯氣、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。

使用條件：從深冷到超臨界狀態，最高溫度達450℃，最大壓力25Mpa。
計算：每一個錐形流量計都根據流體的性質、壓力和溫度用專門的軟件進行計算。用戶可根據自己的應用條件（所測介質的組份、溫度、壓力、管徑、最大流量、常用流量、最小流量、準許最大壓力損失）選擇β值。
維 護：錐形流量計免維護，不需要定期維護和檢定。

結構形式

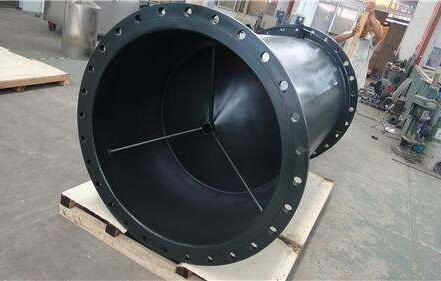

V錐流量計按其結構分為：夾持式、通用型、大管徑結構、小管徑結構等結構具體形式見下表：

溫馨提示：用戶在選型時，應根據管道公稱壓力、介質、最高壓力、介質溫度、介質組分（比如煤氣）情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。為使流量計的使用更精準。
