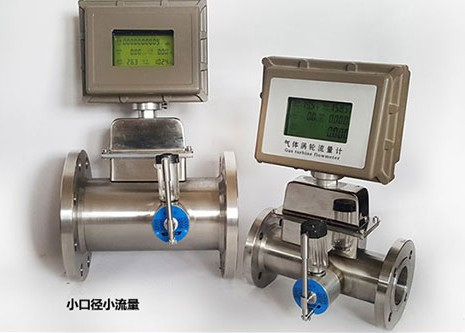

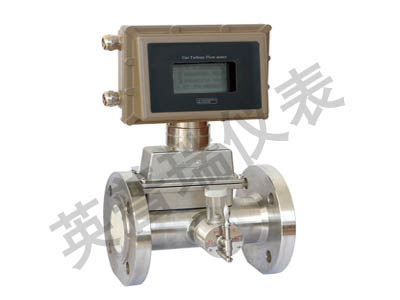

LWQ不銹鋼氣體渦輪流量計

2020-01-29

LWQ不銹鋼氣體渦輪流量計綜合了氣體力學、流體力學、電磁學等理論而生產的高精度、高可靠性的氣體精準計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? YPR-LWQ系列不銹鋼氣體渦輪流量計綜合了氣體力學、流體力學、電磁學等理論而生產的高精度、高可靠性的氣體精準計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIICT6。
可測量的氣體：煤氣、空氣、壓縮空氣、天然氣、丙烷、丁烷、氮氣、氧氣、氫氣等

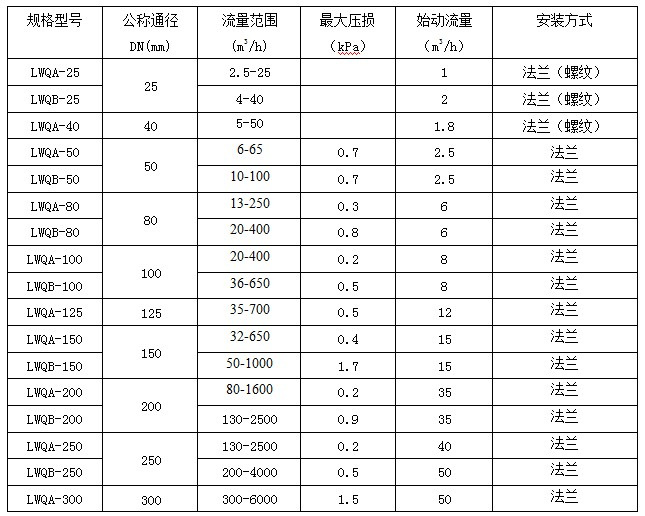

不銹鋼氣體渦輪流量計流量范圍：

LWQ氣體渦輪流量計參數表

儀表口徑	?DN25-DN300（小口徑可咨詢）
安裝方式	?采用法蘭連接? ?25、40、50可采用螺紋連接 ?亦可選擇卡箍式連接
精度等級?	?±1.5%R（±1%R需特制）*
量程比?	?1:10 ；1:20 ；1:30
溫壓補償	?帶溫壓補償或不帶溫壓補償
油杯	?帶油杯或不帶油杯
儀表材質?	?表體：不銹鋼或鋁合金 ? ?葉輪：防腐ABS或優質鋁合金? ? ?轉換器：鑄鋁
使用條件?	?介質溫度：-20℃～+60℃? ?環境溫度：-25℃～+80℃? ?相對濕度：5%～95% ?大氣壓力：86Kpa～106Kpa ?標準狀態條件：P=101.325kpa ? T=293.15k
工作電源?	?內儀表電源：1節3.6VDC鋰電池，電池電壓在3.1V～3.6V時均可正常工作。 ?內GPRS電源：1節6.6VDC鋰電池，電池電壓在5.0～6.6V時均可正常工作。 ?外供電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等? ?? 外供（太陽能）GPRS電源：+5VDC～+7VDC
整機耗能?	?外電源：< 1W ?內儀表電源:平均功耗≤ 1W,可連續使用五年以上。 ?內GPRS電源：按日照平均通訊次數（2-12次），可連續工作一至五年。
信號輸出功能?	?脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能?	?RS485通訊
實時記錄功能	?起停記錄、日記錄、定時間間隔記錄
執行標準	?封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
防爆等級?	?ExdⅡBT6或ExiaⅡCT4
防護等級?	?IP65

?

??
?

LWQ氣體渦流量計和LUX旋進旋渦流量計這兩種流量計對比：

儀表名稱	氣體渦流量計	旋進旋渦流量計
儀表口徑	DN25-DN300	DN15-DN200
主要特點	1.重復性好，壓力損失小，抗震性能好 2.采用優質軸承，摩擦阻力小，密封性好 3.可接RS485或GPRS系統實現數據采集與實時管理 4.可以IC卡預付費系統配套使用，便于貿易結算	1.無機械可動部件，不易腐蝕，穩定可靠 2.集成度高，體積小，性能好，征集功能強 3.表頭可360度旋轉，安裝使用方便 4.采用國內先進的智能抗震技術，抗震東抗干擾性能強
供電方式	電池供電或外接電源	電池供電或外接電源
精度等級	1.0級、1.5級	1.0級、1.5級
儀表材質	鋁合金或不銹鋼	鋁合金或不銹鋼
通訊信號	RS485	RS485
相對價格	較貴	一般

氣體渦輪流量計型號規格：

型??號	規格代號	說??明
YPR-LWQ		氣體渦輪流量計
公稱通徑	-15	15mm(管螺紋G1″)
	-25	25mm(管螺紋G11/4″)
	-40	40mm(法蘭型)
	-50	50mm(法蘭型)
	-80	80mm(法蘭型)
	-100	100mm(法蘭型)
	-150	150mm(法蘭型)
	-200	200mm(法蘭型)
	-250	250mm(法蘭型)
	-300	300mm(法蘭型)
型式代號	A	±2.5％(DN15,25)
	B	±1.5％(1:15)
	C	±1.0％(1:10)
輸出信號	P	脈沖輸出?
	I	4～20mA輸出
	T	現場瞬時/累積流量指示（LRT-Ⅰ，電池供電）?
	M	脈沖/4～20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ)
	C	自動溫壓補償，脈沖/4～20mA輸出和現場顯示(LRT-Ⅲ)
公稱壓力	C1	PN1.6MPa
	C2	PN2.5Mpa
	C3	PN4.0Mpa
	C4	PN6.3Mpa*
	C5	PN16Mpa*
	C6	PN25Mpa*
	C7	PN40Mpa*
防爆要求	/NE	不防爆?
防爆要求	/EX	防爆等級Ex ib Ⅰ（脈沖，模擬）? 或Ex dⅡ BT4（LRT-1）
特殊選項	/□	例：高壓等
