標準噴嘴流量計亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度等特點，噴嘴流量計適用于電廠高溫高壓蒸汽熱網管道流速高的流體流量測量。噴嘴流量計按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。

    適用范圍

    1、公稱直徑：50mm≤DN≤500mm

    2、公稱壓力：PN≤32MPa

    3、孔徑比：0.30≤β≤0.8

    4、雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤107

    0.44≤β≤0.8時，20000≤ReD≤107

    5、精度：１級

    噴嘴流量計的關鍵特性：

    1、構造簡易，安裝便捷。

    2、噴頭比孔板的工作壓力損害小，規定接管段距離也短。

    3、不用實流校檢，特性平穩。

    4、可耐熱髙壓、抗沖擊。

    5、耐蝕性比得上孔板好，長壽命。

    6、高精度、相對標準偏差好、排出指數平穩。

    7、圓弧狀設計可精確測量各種各樣液體、汽體、蒸氣及其各種各樣污跡媒質。

    8、總體鍛造加工技術性，工程造價較高。

    噴嘴流量計的關鍵性能參數：

    1、公稱直徑：30毫米≤DN≤610毫米；

    2、磅級：PN≤31兆帕；

    3、操作溫度：-60℃≤t≤400℃；

    4、雷諾數范疇：0.30≤β≤0.44時，70000≤ReD≤107；

    0.44≤β≤0.7時，25000≤ReD≤107；

    5、喉徑比：0.30≤β≤0.80；

    6、精密度：0.6級、1.3級、1.6級、2.2級；

    7、參考規范：Gb/T2624-2006、JJG640-98；

    8、聯接：活套法蘭、電焊焊接。

    結構形式

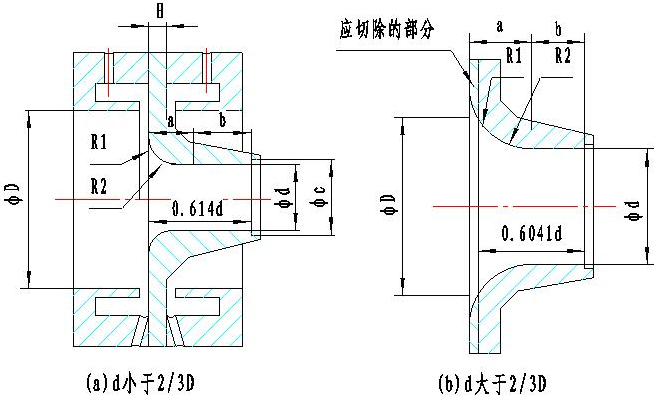

    噴嘴流量計由垂直于軸線的入口平面部分Ａ、圓弧形曲面Ｂ和Ｃ所構成的入口收縮部分、圓筒形喉部Ｅ和為防止邊緣損傷所需的保護槽Ｆ組成，其取壓方式上游采用角接取壓，下游可按角接取壓設置，也可設置與較遠的下游處。噴嘴總長度：

具體外形結構見圖:
