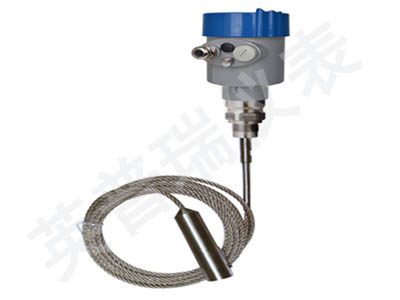

YPRD61纜式導波雷達物位計采用了100MHz～1.8GHz的發射頻率，纜式探頭，安裝方式有螺紋或者法蘭。測量對象為一般液體與固體顆粒狀物料，最大量程為30米。

YPRD60系列導波雷達物位計是暢儀公司生產的采用微波技術來檢測料位的高科技產品，該儀表充分利用了微波具有很好穿透性、對惡劣環境及被測物料適應性強等特點，采用世界上先進的大規模集成電路，將雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠、精度高等特點。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
一、工作原理：
導波雷達物位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。從而計算出探測組件頂部被測介質表面的距離，被測容器總高度是已知數，進一步可得出介質的物位高度。反射的脈沖信號沿桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

測量范圍說明：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

H----測量范圍

L----空罐距離

B----頂部盲區

E----探頭到罐壁的最小距離

頂部盲區是指物料最高料面與測量參考點之間的最小距離。

底部盲區是指纜繩最底部附近無法精確測量的一段距離。

頂部盲區和底部盲區之間是有限測量距離。

注 意：只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

二、主要特點：
導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。

三、YPRD61纜式導波雷達物位計技術參數:
1.測量對象：一般液體與固體顆粒狀物料
2.測量范圍: 0～30m；
3.過程連接: G1-1/2，NPT1-1/2法蘭:DN50，DN80，DN100，DN150 ；
4.介質溫度：-40～250℃；
5.過程壓力: -0.1～2.0MPa；
6.工作頻率: 100MHz～1.8GHz；
7.測量精度: ±10mm；
8.分辨率: 1mm；
9.采樣: 回波采樣54次/s；
10.輸出電流信號:4～20mA+ HART通訊協議；
11.電源: 24VDC(±10%)紋波電壓:1Vpp；
12.耗電量: max22.5mA ；
13.外殼防護等級:IP68；
14.防爆等級:EXiaIICT6 ；
15.兩線制接線:儀表供電和信號輸出共用一根兩芯電纜；
16.電纜入口:M20×1.5(電纜直徑5～9mm)

YPRD61纜式導波雷達物位計訂貨需知：

　 請根據您的實際情況參照選型指南（未盡事項，請來電咨詢）選擇適合您的產品。當您了解我們產品的基本屬性后，可根據設計要求和現場情況正確選用儀表并按完整的產品規格代碼定貨。按設計和使用要求未能選出適合的儀表時，請?zhí)岢鰡栴}和要求，我們的專業人員將協助您選型或為您設計制造特殊的產品，請至少提供下列資料：介質名稱、工作溫度、量程等參數。
