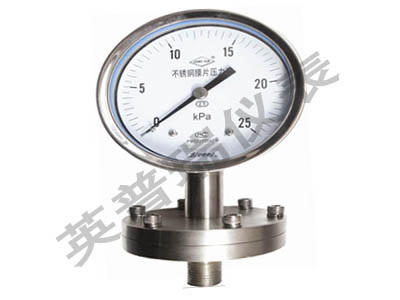

YPF系列膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材料。


結構原理：

YPF系列膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密封性，故能保護其內部機構免受污穢侵入。

儀表的作用原理是基于彈幾天元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來

精確度等級：2.5級

使用環境溫度：－40～＋70℃相對溫度不大于90%。

溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃。

工作位置：垂直安裝。

外殼防護等級：符合IP64。

儀表技術性能符合行業標準JB/T5491－91《膜片壓力表》的規定。

YPF系列膜片壓力表選型表示如下：

●標度范圍、外形尺寸及重量

膜片壓力表導壓系統及外殼等主要零件的材質

膜片壓力表使用須知

1.儀表應垂直安裝，并力求與測量點間保持同一水平位置，否則須相應地計入液位差所引起的附加誤差。

2.儀表經常使用的壓力應為其分度上限的2/3為宜。

3.儀表定期維修時如確需開啟表蓋，宜借助專用工具進行。

4.當充液儀表安裝完成后取下原有護塞，安裝上可調試護塞（已配）并將閥針上的箭頭放置在垂直面上位置。
