一、工作原理

YPDS-100P便攜式超聲波流量計具有測量精度高、一致性好、電池供電、操作簡單、攜帶方便等特點，是目前國內體積 小、質量 輕，真正意義上的便攜超聲波流量計。利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬抗干擾性強等特點。

二、產品特點

1.高精度測量：線性度優于0.5％，重復性精度優于0.2％，測量精度優于±1％

2.非接觸式測量：將帶磁性的超聲波流量計傳感器吸附在管道外壁，即可完成流量測量

3.測量范圍大：選用不同型號的傳感器，可實現口徑DNl5-DN6000mm管道流量的測量

4.支持中文英文菜單：不同版本的流量計，可支持中文或英文菜單，方便快捷

5.充電電源：內置大容量鎳氫充電電池，可支持流量計連續工作20小時以上

6.內置打印機：即可實現即時屏幕打印，還可以定時打印提前設定的多達20余項的測量結果

7.內置數據記錄器：可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊

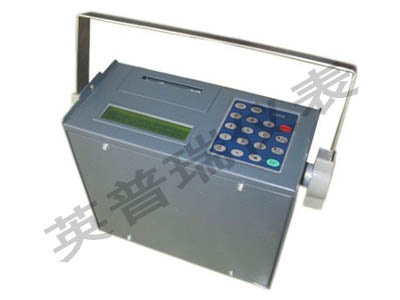

便攜式超聲波流量計圖片-3

三、YPDS-100P便攜式超聲波流量計技術參數：

線性度：1.0％

重復性：0.2％

準確性：示值的+1％，流速＞0.2m／s

響應時間：0-999秒，使用者任選

流速范圍：+32m／s

測量口徑：15-6000mm

測量單位：米、英尺、立方米、升、立方英尺、美國加侖、英國加侖、油桶、美國液體桶、英國液體桶、美國兆加侖、使用者設定單位

累計器：7位正、負、凈累計器

液體種類：各種能夠傳導聲波的單一均勻的液體

安全性：設置值的鎖定，更改數據需要解鎖

顯示：4×8中文或4×16英文

通訊接口：RS-232，波特率75-57600，同時兼容富士超聲波流量計，也應用戶的要求兼容其它產品

傳感器標準：M1型，另有其它4種可供選擇

傳感器電纜：標準為5m×2，也可加長為10m×2

電源：3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，AC100-240V的適配器

數據記錄：內置數據記錄儀，可記錄2000行數據

手動累計器：7位，按鍵即可開始用于校準

主機：2×20點陣式背光型液晶顯示器，工作溫度：-20-60℃

打印機：輸出選用24列字符微型熱敏打印機

鍵盤：4×4+2式輕觸鍵盤

數據接口：RS-232

工作電源：鎳氫電池可持續工作20小時以上或220VAC，允差±15％

功耗：2W

充電：采用智能充電方式，直接接入AC220V，充足后自動停止，顯示綠燈

重量：凈重2.0(主機)

備注：配備高強度防護箱，可在野外，井下等惡劣環境中使用
