電壓輸入檢測端安全柵將來自危險區的電壓信號，經隔離變送輸出單路或雙路相互隔離的電流或電壓信號到安全區，也可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶也可通過專用手持式中文編程器或計算機對本產品進行輸入信號類型及輸出量程的設置。

產品特點

      ◆ 全智能、數字化、現場可編程
      ◆ 16位高精度采集芯片設計
      ◆ 輸入故障狀態指示
      ◆ 22.5mm厚度，便于密集安裝
      ◆ 標準DIN35mm導軌安裝

技術參數

      ◆ 傳輸精度： ±0.2%F·S （25℃±2℃）
      ◆ 溫度漂移： ≤50ppm/℃ （-20～+60℃）
      ◆ 負載能力： 電流 ≤500Ω；電壓 ≥1MΩ
      ◆ 響應時間： ≤2 S
      ◆ 介電強度： ≥1500V AC（輸入/輸出/電源之間，漏電流1mA，測試時間1min）
      ◆ 電磁兼容： 符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
      ◆ 供電電源：20～30V DC （直流）
      ◆ 功    耗：1.2W（24V供電，單路20mA輸出）
                        1.8W（24V供電，雙路20mA輸出）
      ◆ 工作溫度： -20～+60℃

國家儀器儀表電氣產品質量檢驗中心（CQSTI）認證參數：

     （10、11間），（14、15間）：Um=250VAC/DC，Uo=23.1V，Io=36mA，Po=206mW，
      ⅡC：Co=0.10uF，Lo=19.4mH
      ⅡB：Co=0.71uF，Lo=58.2mH
      ⅡA：Co=2.57uF，Lo=155.2mH

危險區輸入信號

      ◆ 直流電壓：1～5V

安全區輸出信號

      直流電流：4～20mA、0～10mA、0～20mA1～5V、0～5V、0～10V
      直流電壓：1～5V、0～5V、0～10V

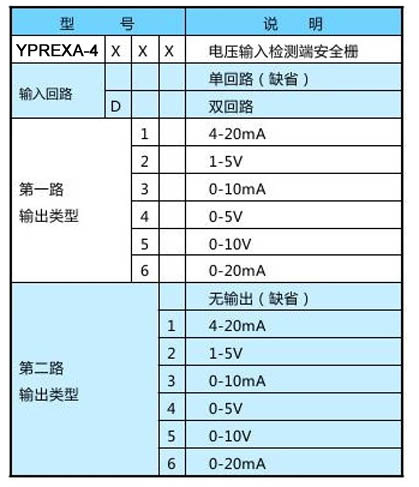

電壓輸入檢測端安全柵選型表：

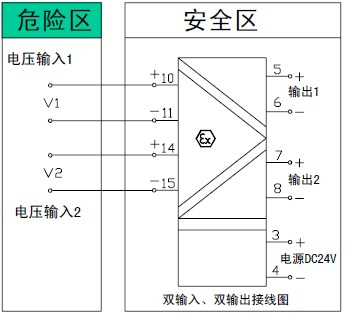

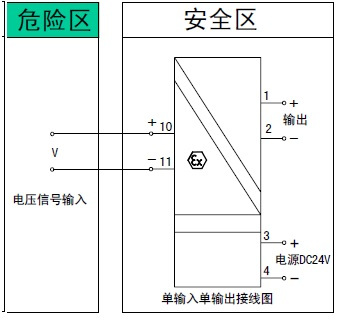

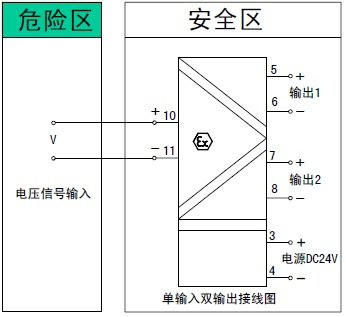

電壓輸入檢測端安全柵接線圖：
