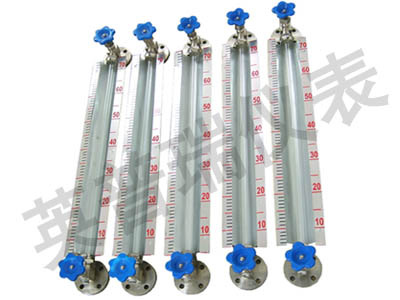

HG5型玻璃管液位計是是按原化工部HG5-227-80標準生產的就地式液位測量儀表，主要用來直接指示各工業領域內各種罐、塔、槽、箱等容器內介質液位高度。對腐蝕性介質，儀表用1Cr18Ni9Ti不銹鋼或聚四氟乙烯密封填料制造。江蘇英普瑞儀表科技有限公司是專業的玻璃管液位計廠家,歡迎垂詢玻璃管液位計價格。

HG5型玻璃管液位計結構原理

儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
 液位計兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

玻璃管液位計的特點

●直讀式儀表，讀數精確。
●結構簡單，維修方便。
●經久耐用。

玻璃管液位計的主要技術指標

●測量范圍（安裝中心距L）：300、440、500、600、800、1000、1200、1400、1700、2000mm
●工作壓力：≤1.6MPa
●材質：碳鋼、不銹鋼
●工作溫度：≤200℃
●連接法蘭標準：HGJ46-91 PN1.6 DN20突面 其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2"外螺紋
●鋼球自封壓力：≥0.2MPa

安裝中心距L和標尺刻度L1的關系

玻璃管液位計的使用須知

為保證自密封作用，容器內介質壓力應大于0.2MPa。
在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。

型號、標記標準系列

注：D-不保溫型、W-保溫型、I-碳鋼、Ⅱ-不銹鋼、A-平面法蘭、B-凸面法蘭

玻璃管液位計的訂貨須知

●訂貨時請?zhí)峁┫铝袛?shù)據：
●型號規格
●測量范圍（中心距L）
●工作壓力
●工作溫度
●材質要求
