智能單回路測控儀

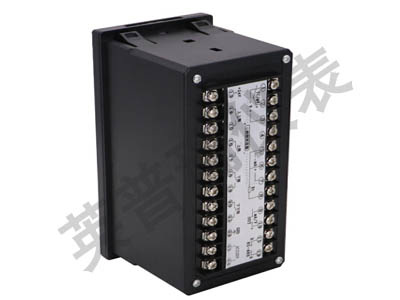

智能單光柱測控儀
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
YWP系列智能單光柱測控儀適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的線性矯正。產品集數字測量顯示和模擬測量顯示于一體，采用數碼 LED顯示，可精確的顯示控制實時測量值；? 同時采用高精度40線光柱顯示，清晰直觀的顯示實時測量值。以方便直觀的與其它測量參數進行比較。
一、YWP系列智能單光柱測控儀主要特點：??
| ·??? 全新概念的計算機數字自動調校 | ·??? 測量值零點遷移功能 |
| ? ·??? 測量值增益放大功能 | ·??? 冷端補償值零點遷移功能 |
| ·??? 冷端補償值增益放大功能 | ·??? 變送輸出值零點遷移功能 |
| ·??? 變送輸出值增益放大功能 | ·??? 清晰明確的測量值顯示 |
| ·??? 高清晰LED數量顯示測量值 | ·??? 高亮度光柱測量值顯示 |
| ·??? 支持多機網絡通訊，通訊協議可任意自由設定 | ·??? 獨特的全開放式用戶自設定界面 |
| ·??? 輸入信號類型設定 | ·??? 測量值零點與量程范圍設定 |
| ·??? 報警方式設定 | ·??? 輸出方式設定 |
| ·??? 設定參數斷電永久保留及參數密碼鎖定 | ·??? 全數字化冷端補償 |
| ·??? 可選擇儀表內部冷端補償 | ·??? 可選擇外接冷端補償(適用于高精度測量場合) |
| ·??? 多規格外形結構尺寸 | ? ·??? 交直流開關電源供電方式 |
? ? ? ? 江蘇英普瑞儀表科技有限公司專業銷售熱電偶，熱電阻，雙金屬溫度計，溫度變送器，壓力變送器，差壓變送器，電容式壓力變送器,擴散硅壓力變送器,電磁流量計,渦街流量計，渦輪流量計，氣體渦輪流量計，金屬管浮子流量計，孔板，噴嘴，楔形，V錐流量計，超聲波流量計，雷達料位計，導波雷達液位計,6.8GHZ雷達物位計,磁翻板液位計，智能數顯表，閃光報警器,流量積算儀，多路巡檢儀，無紙記錄儀，有紙記錄儀，安全柵，隔離器，HART手操器和標準校驗儀表，產品質量可靠，價格優惠歡迎洽談! 網址:www.china-ypr.com
??
二、YWP-TS803智能單光柱測控儀主要技術參數?
| 輸入信號 | 模擬量：電阻--標準熱電阻--Pt100?? Cu50等遠傳壓力電阻 電偶--標準熱電偶--B、S、K、E、J、T、WRe等 電流--0～10mA、4～20mA、0～20mA等--輸入阻 抗≤250Ω 電壓--0～5V、1～5V等--輸入阻抗≥250Ω |
|---|---|
| 測量范圍 | -1999~9999字 |
| 測量精度 | 0.2％FS? ±1字或0.5％FS? ±1字 |
| 分? 辨?? 率 | 1、0.1、0.01或0.001字 |
| 溫度補償 | 0～50 |
| 顯示方式 | -1999~9999? 測量值顯示?????????? ·? -1999~9999? 設定值顯示 ·? 0～100％ 測量值光柱顯示???????? ·? 發光二極管工作狀態顯示 |
| 光柱精度 | 光柱顯示精度為1％ |
| 控制方式 | 位式ON/OFF? 帶回差 |
| 輸出信號 | 模擬量輸出??? DC0～10mA (負載能力≤750Ω)? DC4～20mA (負載能力≤500Ω)DC0～5V?(負載能力≤250Ω)?DC1～5V????? (負載能力≤250Ω) 開關量輸出??? 繼電器控制輸出--繼電器ON/OFF? 帶回差 |
| 觸點容量 | AC220V/3A；DC24V/6A(阻性負載) 可控硅控制輸出--SCR(可控硅過零觸發脈沖) 輸出，可觸發可控硅：400V/100A 固態繼電器輸出--SSR(固態繼電器控制信號) 輸出，6～24/30mA(電壓不可調) |
| 通訊輸出 | 接口方式--標準串行雙向通信接口：RS-485， RS-232C，RS-422等 波?? 特? 率--300～9600bps? 內部自由設定 |
| 饋電輸出 | DC24V，負載能力≤30mA |
| 控制方式 | 可選擇1～4限控制，LED指示。控制方式為繼電器ON/OFF帶回差(用戶可自由設定) |
| 控制精度 | ±1字 |
| 報警方式 | 可選擇1～4限報警，LED指示?？刂品绞綖槔^電器ON/OFF帶回差(用戶可自由設定) |
| 報警精度 | ±1字 |
| 溫度補償 | 0～50℃數字式溫度自動補償 |
| 參數設定 | 面板輕觸式按鍵數字設定??.參數設定值斷電永久保持. 參數設定值密碼鎖定 |
| 保護方式 | 輸入回路斷線報警(熱電偶或電阻輸入時)，繼電器輸出，LED指示 ·? 輸入超/欠量程報警??? ·? 電源欠壓自動復位?? ·? 工作異常自動復位(Watch? dog) |
| 聯機通訊 | 通訊協議為二線制、三線制或四線制(如RS－485，RS－232C，Rs－422等)，亦可由用戶特殊要求，波特率300～9600bps可由 儀表內部參數自由設定。接口和主機采用光電隔離，通訊距離 可達1.2公里。系統采用主－從通訊方式，整個控制回路只需一 根二(三、四)芯電纜，即可實現與上位機通訊，上位微機可 呼叫用戶設定的設備號，隨時調用各臺儀表的現場數據，并可 進行儀表內部參數設定。配用 fwp 數據采集器和FWP工控 組態軟件，可實現多臺FWP儀表與一臺或多臺微機進行聯機 通訊。 |
| 使用環境 | 環境溫度? 0～50℃ |
| 相對濕度 | ≤85RH????????????????????? ·? 避免強腐蝕氣體 |
| 供電電壓 | 常規型：?? ·?? AC220V + 10 - 15%(50Hz? ±2Hz 線性電源)特殊型：?? ·?? AC90 ~260V--開關電源? ·? DC24V ±2V--開關電源 |
| 功??????? 耗 | ? ≤5W(AC220V線性電源供電) ·? ≤4W(AC90V～265V開關電源供電)·?? ≤4W(DC4V電源供電) |
| 結??????? 構 | 標準卡入式 |
| 重??????? 量 | 420g(AC220V線性電源供電) |
使用環境條件
安裝位置不得有強烈的機械振動、沖擊，以及來自信號端、電源端及空間的大電流、火花等電磁感應的影響，空氣中不得有對金屬、塑料件起腐蝕作用的氣體。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
YWP-TS803智能單光柱測控儀選型表：
| 型 ???????????????號 | 說 ?????明 | ||||||
| YWP- | □ | -□ | □ | -□□ | -□ | □ | 數字顯示儀(無控制/報警) |
| 外型尺寸 | TC801 TS801 |
? | ? | ? | ? | ? | 160×80mm(橫式)單回路單光柱 80×160mm(豎式)單回路單光柱 |
| ? | ? | ? | ? | ? | ? | ? | |
| 通訊方式 | □ | 參見“通訊方式” | |||||
| 變送輸出方式 | □ | 參見“輸出方式” | |||||
| 輸入信號類型 | □□ | 參見“輸入類型” | |||||
| 饋電輸出 | P | 一路DC24V輸出 | |||||
| 供電方式 | W T ? |
DC24V供電(開關電源) AC90～265V供電(開關電源) |
|||||
| 測量精度 | B |
0.5％FS±1字(可省略) 0.2％FS±1字(請注明) |
|||||
通訊方式：
輸出方式：

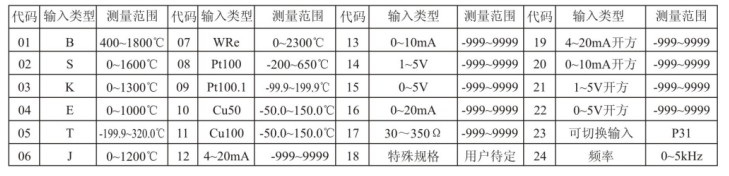

輸入類型：
特殊型號或要求，請?zhí)峁┓侄忍?hào)或參考標準，定貨時說明。
