YPR-7000C系列7寸觸摸屏無紙記錄儀有1~36路萬能輸入通道（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等信號）?？蓭?4路報警輸出或32路模擬量變送輸出，Mobus RTU RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，TF卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使它具有優越的性能價格比。

主要技術參數

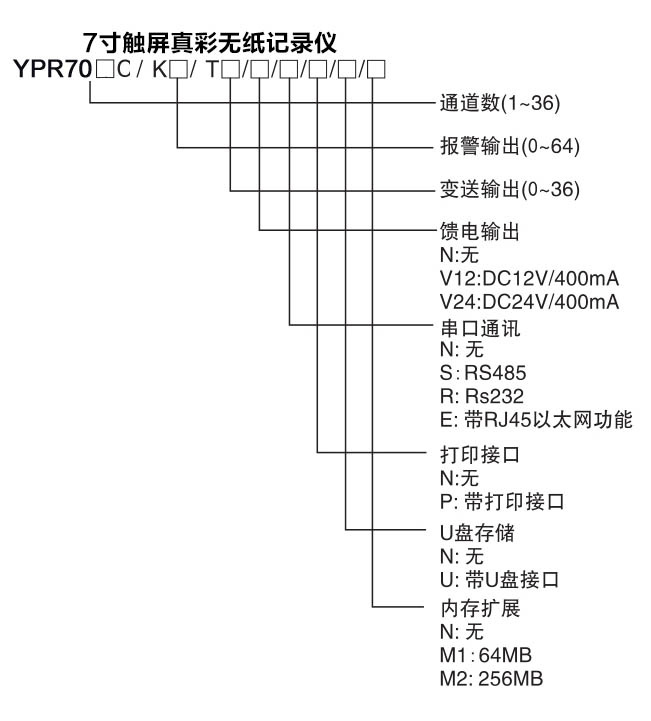

訂貨說明（型號說明）

備注：由于主機后面接線端子所限，功能太多時，部分功能需要通過增加副機（柜內導軌安裝柜內）來實現。

無紙記錄儀使用注意事項及安裝

1使用注意事項

1．1、對使用本儀表的注意事項

●本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形。

●請不要將帶電品靠近信號端子，可能引起故障。

●請不要對本表沖擊。特別是觸摸屏本身是玻璃易碎品，請勿用尖銳物品對其進行沖擊敲打。

●如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系。

●為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘

1．2、對使用外部存儲媒體的注意事項

●存儲媒體是精密產品，請小心使用。

●除插入和取出存儲媒體外，運行時請關上硅膠蓋。存儲媒體和USB接口應減少與灰塵的接觸以得到保護。

●使用U盤、TF卡請注意靜電保護。

●推薦使用本公司配套外部存儲器產品。

●關于存儲媒體的一般使用注意事項，請參見所使用的存儲媒體所帶的使用說明書。

2儀表安裝

2．1安裝場所

請安裝在下述場所。

●安裝盤

本儀表為盤裝式。

●安裝的地方

要安裝在室內，且能避開風雨和太陽直射。

●通風良好的地方

為了防止本儀表內部溫度上升，請安裝在通風良好的地方。

●機械振動少的地方

請選擇機械振動少的地方安裝。

●水平的地方

安裝本儀表時請不要左傾或者右傾，盡量水平（可后傾最大30°）。

請不要安裝在下述地方：

●太陽光直射到的地方和熱器具的附近

請盡可能選擇溫度變化小，接近常溫（23℃）的地方。如果將儀表安裝在太陽光直射到的地方或者熱器具的附近，會對儀表內部產生不好的影響。

●油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等多的地方

油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等會對儀表產生不良的影響。

●電磁發生源的附近

請不要將有磁性的器具或磁鐵靠近本儀表。如果將本儀表安裝在強電磁場發生源的附近，由于磁場的影響會帶來顯示誤差。

為避免儀表發生異常工作，現場使用射頻發生器時需與儀表保持20cm以上的距離

●不便于觀看畫面的地方

本儀表顯示部分用的是7英寸的TFT真彩LCD，如果從極其偏的角度看上去就會難以看清顯示，所以請盡量安裝在觀察者能正面觀看的地方。

2．2安裝方法

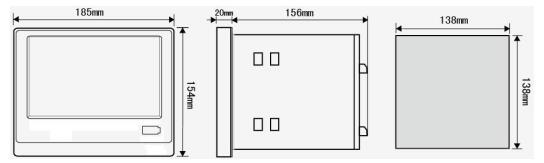

●安裝尺寸（單位：mm）

●儀表的安裝

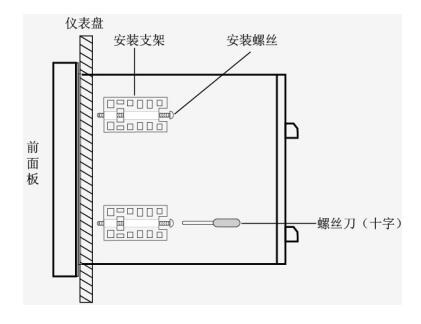

（1）、安裝方法A、從儀表盤前面放入儀表B、用儀表所帶的安裝支架如下圖所示安裝

   ▲在儀表兩側用四個安裝支架固定

?。?/span>2）、安裝圖

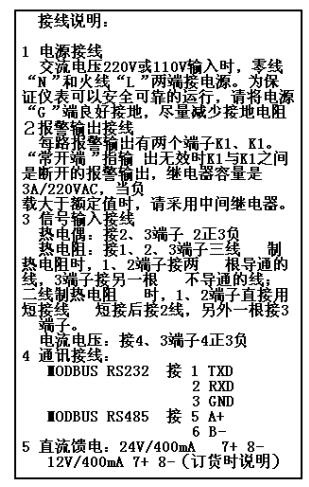

儀表接線圖 （儀表尾部端子圖）

板卡6的位置，根據實際訂貨時的需求確定是報警輸出還是變送輸出位置，以實際出廠為準。
