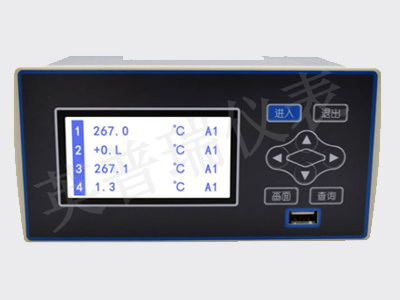

YPR-4000系列迷你型4通道無紙記錄儀是以先進的32位CPU為核心、輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、操作簡單、界面友好?？膳c各類傳感器、變送器配合，可實現對溫度、壓力、液位、成分等過程量的測量、變換、顯示、記錄、轉儲、通訊和控制。產品采用分辨率為128×64的圖形點陣液晶，全中文界面，操作方便。YPR-4000系列迷你型4通道無紙記錄儀顯示內容豐富全面，包括測量值、工程量單位、報警信息、實時鐘、實時曲線、歷史曲線、記錄狀態。?最多4通道測量輸入，適用于電壓、電流、熱電阻、熱電偶、mV、遠傳壓力表等類型的信號。
最多可選4點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，可記憶最近6次報警的通道、時間、報警方式。?全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制。?獨有控制權轉移功能使計算機可以直接控制儀表的報警輸出、變送輸出。?4M內存用于測量值記錄，可記錄26萬次數據。數據可通過歷史曲線追憶，可通過通訊讀取。?具備USB接口，可隨時將記錄的歷史數據轉存到U盤上。?良好的軟件平臺，具備二次開發能力，能夠滿足特殊的功能需求。?通過ISO9001:2000質量管理體系認證。?產品獲得權威機構電磁兼容(EMC)檢驗證書。

YPR-4000系列迷你型4通道無紙記錄儀技術規格
1.?輸入
??顯示范圍：-9999~9999，小數點位置可設定
??顯示分辨力：1/20000
??輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表7種，其中
電? 壓：1~5V DC，0~5V DC? 可通過設定選擇
電? 流：4~20mA，0~10mA，0~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通過設定選擇
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時注明
??基本誤差：小于±0.2%F.S
??測量分辨力：1/60000，16位A/D轉換器
??測量控制周期：每通道0.2秒
2.?記錄
??記錄容量：4MBit
??記錄間隔：1秒~59分59秒任意設定，可選擇循環和非循環記錄

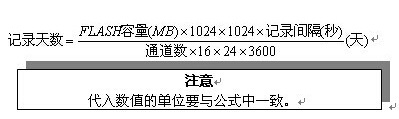

??記錄時間：記錄時間的長短和記錄間隔、輸入通道數有關，計算公式如下：
記錄天數 = 72 × 記錄間隔（秒）/ 通道數
由此可以算出記錄最短時間為18小時，最長時間為29年。

3.?報警
??10種報警方式，通過設定選擇。具備延時報警功能
??繼電器輸出：觸點容量220V AC，3A
??OC門輸出（訂貨時注明）：電壓小于30V，電流小于50mA
4.?變送
??光電隔離
??4~20mA，0~10mA，0~20mA直流電流輸出，通過設定選擇。負載能力大于600Ω
??1~5V，0~5V，0~10V直流電壓輸出，需訂貨時注明
??輸出分辨力：1/4000，誤差小于±0.2% F.S（訂貨時注明）
5.?通信接口
??光電隔離
??RS232、RS485標準，在訂貨時注明
??儀表地址0~99可設定
??通信速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明
??儀表收到計算機命令到發出相應數據的回答延遲：
以“#”為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms
??配套測試軟件，提供組態軟件和應用軟件技術支持
6.?外供
??最多可配置兩組外供電源
??普通電源：用于給變送器供電，輸出值與標稱值的誤差小于±5%，
????????? 負載能力大于50mA
??精密電源：用于給壓力傳感器等供電，輸出值與標稱值的
????????? 誤差小于0.2%，負載能力大于40mA
7.?電源
??220V供電的儀表：85V~265V，功耗小于10VA
??24V DC，12V DC，5V DC或其它規格，需在訂貨時注明
8.?USB接口
??兼容USB1.1協議的U盤
9.?其他性能指標
??工作環境：0℃~50℃，濕度低于90%R.H（寬溫范圍的儀表需在訂貨時注明）
??電磁兼容：IEC61000-4-2（靜電放電），III級；IEC61000-4-4（電快速瞬變脈沖群），IV級；IEC61000-4-5（浪涌），III級；IEC61000-4-8（工頻磁場），V級；IEC61000-4-9（脈沖磁場），IV級；IEC61000-4-12（振蕩波），III級

YPR-4000系列迷你型4通道無紙記錄儀選型表：
