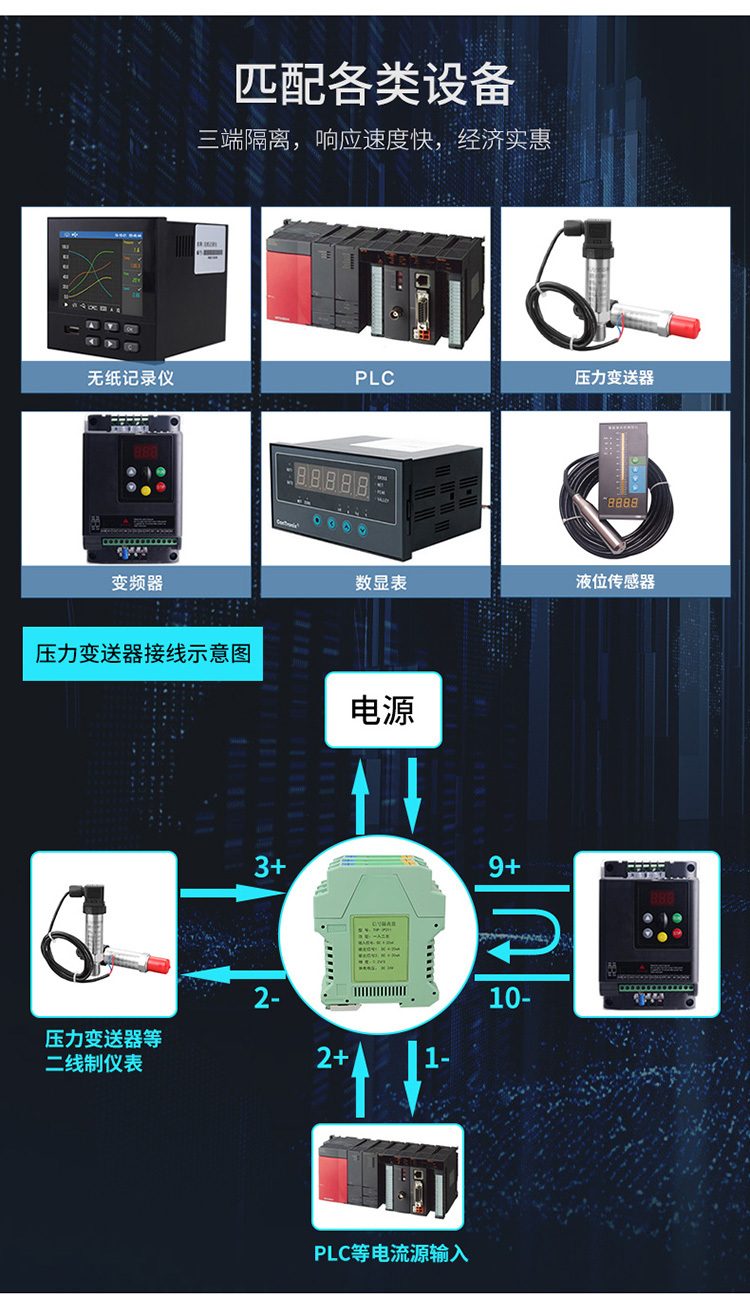

YWP系列信號隔離配電器是采用兩線制傳輸方式在為變送器等一次儀表提供24V配電電源的同時對輸入的電流信號進行采集、放大、運算、和進行抗干擾處理后，再輸出隔離的電流和電壓信號，供后面的二次儀表或其它儀表使用。

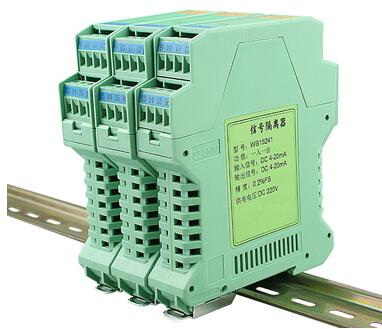

YWP系列信號隔離配電器有給變送器提供驅動電壓16.5～28V，將變送器4～20mA信號隔離傳送?？蛇x擇4～20mA或1～5V信號輸出，或其它所需的直流信號，模塊化表芯設計，無需零點和滿度調節。帶有工作電源指示燈。單通道，一路輸入一路輸出，輸入回路短路保護。即插即拔式接線端子，DIN導軌卡式安裝，適用于各種工業場合的DCS、PLC控制系統等需要。

一、技術指標：

1、精 度：±0.2%·FS；

2、溫度漂移：≤0.0015% FS/℃；

3、工作溫度：工業級標準 –10~+60℃；

4、輸入阻抗：電流時：≤250Ω；電壓時：500KΩ；

5、電流輸出：可以帶負載4～20mA輸出時≤500Ω、0～10mA輸出時≤1KΩ；
6、電壓輸出：內部阻抗250Ω±5‰；

7、輸出保護：輸出短路限制；

8、絕緣強度：輸入/輸出/電源/通訊/雙路間絕緣強度：1500V.AC/分鐘；

9、絕緣電阻：電源、輸入、輸出之間≥100MΩ（500VDC）；

10、儲運環境溫度：-40~+80℃；

11、相對濕度：≤85%（40℃時）；

12、通訊接口： RS485；

13、配電電壓：DC24V；

14、供電電源：交流： AC85V～260V、直流： DC18V～36V（具有反接保護）；

15、電源功率：0.7～1.2W；

16、外形尺寸：寬×高×深：22.5×100×115mm；

17、凈 重：130g±10g。

二、YWP系列信號隔離配電器選型表：

?
