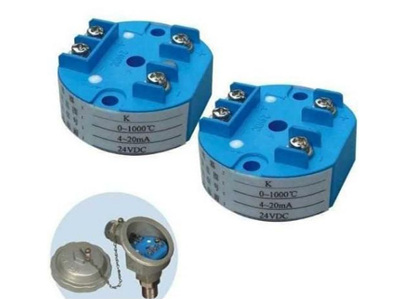

SBW系列熱電偶、熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送器單元。它采用二線制傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成與輸入信號或與溫度信號成線性的4～20mA的輸出信號。

變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

l???采用硅橡膠密封結構、因此耐震，耐濕、適合在惡劣現場環境中安裝使用。

l???現場安裝于熱電偶、熱電阻的接線盒內，直接輸出4～20mA，這樣既省去昂貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。

l???變送器具有輸入端開路指示功能，熱電偶溫度變送器具有冷端溫度自動補償功能。

l???精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。

l???應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。

l???智能型溫度變送器可使用ZBT通訊設備、一臺386或更高級的PC機，設置變送器的型號、分度號及被測溫度的量程范圍。

l???數顯型溫度變送器可按用戶實際需要調整變送器顯示屏的顯示方向。

溫度變送器主要技術參數

輸????入：熱電偶 K型、E型、B型、S型、T型、J型、N型

熱電阻 Pt100? Cu100? Cu50(三線制或四線制)

輸????出：在量程范圍內輸出4～20mA直流信號。與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性。或與溫度信號成線性。

隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。

基本誤差：*±0.5%FS

傳送方式：二線制

顯示方式：（數顯型）LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。

工作電源：變送器工作電源電壓最低12V，最高35V，額定工作電壓24V。

負????載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)

（即24V時，負載電阻可在0～600Ω范圍選擇用）額定負載250Ω。

正常工作環境：

a)環境溫度－25℃～80℃（常溫型）－20℃～70℃（數顯型）

b)相對濕度5%～95%

c)機械振動f≤50Hz，振幅<0.15mm

d)?周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質。

環境溫度影響：≤0.05/1℃

注：“。”用戶有特殊需要，可提供允許誤差為±0.2％的協議產品。

溫度變送器型號表示

?

?

?

溫度變送器型號規格

（常規型）溫度變送器規格表

?

?

T（專用型）溫度變送器規格表

?

?

（隔離型）溫度變送器規格表

?

?

(智能型)溫度變送器規格表

?

?

注：其它規格可根據客戶要求特殊訂貨。

溫度變送器變送器量程調整及通訊

該智能溫度變送器根據實際需要可實現一機多型號化，即一臺智能溫度變送器可以分別輸入不同型號，不同分度號的熱電偶或熱電阻，具體實現方法可以參照《ZBT通訊器使用說明書》。其詳細介紹了智能溫度變送器進行通訊時要旋開殼蓋，下圖為智能溫度變送器和ZTB通訊器的通訊接線圖：
