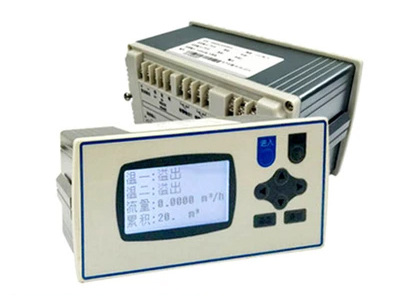

YPR202系列中文液晶顯示流量積算儀是以先進的CPU為核心，基于智能化、數字化、網絡化設計思想，輔以大規模集成電路、信號智能調理、SmartBus總線以及精致型結構設計技術的智能儀表。超薄設計，功耗低、精度高、通用性強、運行穩定、高性?xún)r(jià)比；可實現流量信號采集、顯示、記錄、補償、積算、報警、通訊等功能；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現遠程監控。廣泛適用于冶金、化工、建材、造紙、食品、制藥、電力和水處理等各種工業現場的能源計量。

中文液晶顯示流量積算儀說明：
① 適合需要溫度、壓力補償?shù)倪^(guò)熱蒸汽、飽和蒸汽、一般氣體的流量測量和積算
② 溫度、壓力、流量（電流、電壓、脈沖）輸入，基本誤差優于±0.2%F•S
③ 可顯示累積量、補償后瞬時流量、密度、溫度、壓力和補償前瞬時流量
④ 外形尺寸：160×80（橫）
⑤ 儀表電源220V AC，（9~30）V DC

技術參數:

『顯示』

屏幕： 128*64點陣藍屏液晶顯示器（LCD）

精度： 實時顯示：±0.2%

追憶精度：±0.2% （注：熱電偶應去掉冷端誤差）

『處理器』

采用高性能的ARM Cortex-M3 32位的RISC內核

『輸入功能』

流量通道：模擬量信號:4-20mA、0-10mA、0-5V、1-5V等信號；

頻率信號:PI（頻率范圍：0-5000HZ）

溫度通道：B、E、J、K、S、T、0-20mV、0-100mV、0-5V、1-5V、0-20mA、4-20mA、Pt100、Cu50等信號

壓力通道：0-20mA、4-20mA、0-5V、1-5V等信號

注：其它輸入信號（如開關量輸入（DI））或分度號（如PT1000）需在訂貨時注明

『輸出功能』

配電輸出：同時提供12VDC及24VDC兩組配電，12VDC標準配電＜60mA（最大負載能力可定制），24VDC標準配電＜60mA（最大負載能力可定制）

變送輸出：支持1路流量通道的4-20mA標準電流變送輸出，負載能力750Ω（最大），方便了顯示儀表或DCS/PLC的采集，實現了信號的長距離傳輸

繼電器報警輸出：最多支持4路繼電器報警輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警

『串口通訊』

通訊接口：RS232C或RS485，支持Modbus RTU協議，波特率----（1200、2400、9600、19200、38400、57600）

『供電電源』

供電電源：220VAC，50HZ交流電源供電，支持24VDC（22VDC-28VDC）直流電源供電，支持12VDC（11.2VDC-16VDC）直流電源供電（直流供電需在訂貨時注明）

『保護功能』

斷電保護： 內置存儲器保護參數，斷電后數據保存

時鐘保護：集成硬件時鐘，掉電后也能準確運行

『誤差精度』

熱電偶冷端補償誤差： ±2℃

時鐘誤差： ±2 秒/天

『工作環境』

環境溫度： 0～50℃（避免日光直曬）

環境濕度： 0～85%（無凝結）

（禁止在易燃、腐蝕性環境下工作）

『儀表凈重』

凈重：≤1.0Kg

注：技術指標為本系列儀表通用指標，功能配置請以實物為準。


YPR202系列中文液晶顯示流量積算儀選型表：

注： 1 、標準信號及量程列表

2 、同時訂外供功能時須詢問研發部端子安排。

3 、最多可同時選兩組外供電源，訂貨時需注明，同時訂第二變送或第四輸入時須詢問研發部端子安排。

YPR202系列中文液晶顯示流量積算儀標配功能：

外型尺寸：160*80*110mm,開孔尺寸：152*76mm   １路流量信號輸入，１路溫度，１路壓力，帶溫壓補償功能，2路24V饋電，AC220V供電！ 可選配帶USB接口，RS-485通訊或4-20MA變送輸出功能！

中文液晶顯示流量積算儀安裝位置和氣候條件：
儀表的安裝應盡量遠離馬達、變壓器等有沖擊和震動及電磁干擾的場合。安裝儀表時盡量保持水平，請勿左右傾斜。安裝位置的環境溫度應介于0～50℃之間，同時相對濕度不超過85%RH，且不易產生冷凝液、無腐蝕氣體或易燃?xì)怏w的場合。
