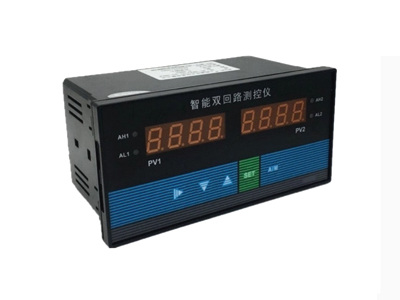

智能雙回路測控儀

2019-02-11

YWP系列智能雙回路測控儀適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的線性矯正。產品集數字測量顯示和模擬測量顯示于一體，采用數碼 LED顯示，可精確的顯示控制實時測量值；? 同時采用高精度40線光柱顯示，清晰直觀的顯示實時測量值。以方便直觀的與其它測量參數進行比較。儀表向用戶開啟了儀表內部參數（包括輸入類型、運算方式、輸出參數、通訊參數等）的設定界面。? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
YWP系列智能雙回路測控儀適用于各種溫度、壓力、液位、長度等的測量控制。采用微處理器進行數字運算，可對各種非線性信號進行高精度的線性矯正。產品集數字測量顯示和模擬測量顯示于一體，采用數碼 LED顯示，可精確的顯示控制實時測量值；? 同時采用高精度40線光柱顯示，清晰直觀的顯示實時測量值。以方便直觀的與其它測量參數進行比較。儀表向用戶開啟了儀表內部參數（包括輸入類型、運算方式、輸出參數、通訊參數等）的設定界面。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
YWP系列智能雙回路測控儀可切換輸入多種分度號。采用先進的無跳線技術，更改輸入分度號時，不用更改跳線或開關。整個儀表改型過程不需斷電，只需設定儀表的分度號及相關參數，即可在線完成輸入分度號的更改。產品支持多機通訊?具有多種標準串行雙向通訊功能，可選擇多種通訊接品方式（如 RS-232C、RS-485、RS-422等），通訊波特率300～9600bps儀表內部參數自由設定。可與各種帶串行輸入輸出的設備（如電腦、可編程控制器、PLC等）進行通訊，構成智能管理系統。? ? ? ? ? ? ? ? ? ? ? ?? ? ? ? ? ? ? ?

一、主要特點：?

·??? 全新概念的計算機數字自動調校	·??? 測量值零點遷移功能
? ·??? 測量值增益放大功能	·??? 冷端補償值零點遷移功能
·??? 冷端補償值增益放大功能	·??? 變送輸出值零點遷移功能
·??? 變送輸出值增益放大功能	·??? 清晰明確的測量值顯示
·??? 高清晰LED數量顯示測量值	·??? 高亮度光柱測量值顯示
·??? 支持多機網絡通訊，通訊協議可任意自由設定	·??? 獨特的全開放式用戶自設定界面
·??? 輸入信號類型設定	·??? 測量值零點與量程范圍設定
·??? 報警方式設定	·??? 輸出方式設定
·??? 設定參數斷電永久保留及參數密碼鎖定	·??? 全數字化冷端補償
·??? 可選擇儀表內部冷端補償	·??? 可選擇外接冷端補償（適用于高精度測量場合）
·??? 多規格外形結構尺寸	? ·??? 交直流開關電源供電方式

二、主要技術參數?

輸入信號	模擬量：電阻－－標準熱電阻－－Pt100?? Cu50等遠傳壓力電阻電偶－－標準熱電偶－－B、S、K、E、J、T、WRe等電流－－0～10mA、4～20mA、0～20mA等－－輸入阻? 抗≤250Ω? 電壓－－0～5V、1～5V等－－輸入阻抗≥250Ω
測量范圍	-1999~9999字
測量精度	0.2％FS? ±1字或0.5％FS? ±1字
分? 辨?? 率	1、0.1、0.01或0.001字
溫度補償	0～50
顯示方式	-1999~9999? 測量值顯示?????????? ·? -1999~9999? 設定值顯示 ·? 0～100％測量值光柱顯示???????? ·? 發光二極管工作狀態顯示
光柱精度	光柱顯示精度為1％
控制方式	位式ON/OFF? 帶回差
輸出信號	模擬量輸出??? DC0～10mA （負載能力≤750Ω）? DC4～20mA （負載能力≤500Ω）DC0～5V?（負載能力≤250Ω）?DC1～5V????? （負載能力≤250Ω）開關量輸出??? 繼電器控制輸出－－繼電器ON/OFF? 帶回差
觸點容量	AC220V/3A；DC24V/6A（阻性負載）可控硅控制輸出－－SCR（可控硅過零觸發脈沖）? 輸出，可觸發可控硅：400V/100A 固態繼電器輸出－－SSR（固態繼電器控制信號）? 輸出，6～24/30mA（電壓不可調）
通訊輸出	接口方式－－標準串行雙向通信接口：RS-485， RS-232C，RS-422等波?? 特? 率－－300～9600bps? 內部自由設定
饋電輸出	DC24V，負載能力≤30mA
控制方式	可選擇1～4限控制，LED指示?？刂品绞綖槔^電器ON/OFF帶回差（用戶可自由設定）
控制精度	±1字
報警方式	可選擇1～4限報警，LED指示。控制方式為繼電器ON/OFF帶回差（用戶可自由設定）
報警精度	±1字
溫度補償	0～50℃數字式溫度自動補償
參數設定	面板輕觸式按鍵數字設定??.參數設定值斷電永久保持. 參數設定值密碼鎖定
保護方式	輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出，LED指示 ·? 輸入超/欠量程報警??? ·? 電源欠壓自動復位?? ·? 工作異常自動復位（Watch? dog）
聯機通訊	通訊協議為二線制、三線制或四線制（如RS－485，RS－232C，Rs－422等），亦可由用戶特殊要求，波特率300～9600bps可由儀表內部參數自由設定。接口和主機采用光電隔離，通訊距離可達1.2公里。系統采用主－從通訊方式，整個控制回路只需一根二（三、四）芯電纜，即可實現與上位機通訊，上位微機可呼叫用戶設定的設備號，隨時調用各臺儀表的現場數據，并可進行儀表內部參數設定。配用 FWP 數據采集器和FWP工控組態軟件，可實現多臺FWP儀表與一臺或多臺微機進行聯機? 通訊。
使用環境	環境溫度? 0～50℃
相對濕度	≤85RH????????????????????? ·? 避免強腐蝕氣體
供電電壓	常規型：?? ·?? AC220V + 10 - 15%（50Hz? ±2Hz 線性電源）特殊型：?? ·?? AC90 ~260V－－開關電源? ·? DC24V ±2V－－開關電源
功???????耗	? ≤5W（AC220V線性電源供電) ·? ≤4W（AC90V～265V開關電源供電）·?? ≤4W（DC4V電源供電）
結???????構	標準卡入式
重???????量	420g（AC220V線性電源供電）

使用環境條件?
安裝位置不得有強烈的機械振動、沖擊，以及來自信號端、電源端及空間的大電流、火花等電磁感應的影響，空氣中不得有對金屬、塑料件起腐蝕作用的氣體。

智能雙回路測控儀選型表：?

型??????????????號										說???????明
YWP-	□□□	-□	□□	-□□	/□□	-□□	□□	□	□	雙回路測量顯示控制儀
外形尺寸	D823 S823 D923 D723 D423 S423	?	?	?	?	?	?	?	?	160×80mm（橫式） 80×160mm（豎式） 96×96mm 72×72mm 96×48mm（橫式） 48×96mm（豎式）
外形尺寸	TD823 TS823	?	?	?	?	?	?	?	?	160×80mm（橫式）雙回路雙光柱 80×160mm（豎式）雙回路雙光柱
通訊方式	?	□	?	?	?	?	?	?	?	參見“通訊方式”
第一、二路報警變送輸出方式	?		□□	?	?	?	?	?	?	參見“輸出方式”
第一路輸入類型	?			□□	?	?	?	?	?	參見“輸入類型”
第二路輸入類型	?				□□	?	?	?	?	參見“輸入類型”
第一路報警方式	?					H/L H/L	?	?	?	上限或下限報警控制上限或下限報警控制
第二路報警方式	?						H/L H/L	?	?	上限或下限報警控制上限或下限報警控制
饋電輸出	?							P 2P	?	一路DC24V輸出二路DC24V輸出
供電方式	?								W T ?	DC 24V供電(開關電源) AC 90～265V供電(開關電源)
測量精度	?								B	0.5％FS±1字(可省略) 0.2％FS±1字(請注明)
