熱工寶典

2019-02-10

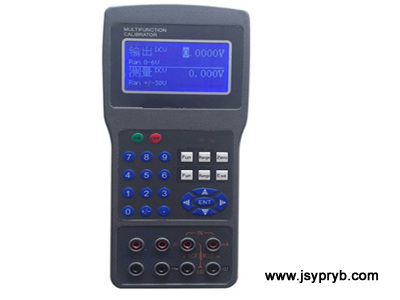

YPR-3000型熱工寶典主要是為工業現場熱工儀表及系統的校驗維護而設計的，儀表操作簡單。儀表采用單片機作為 CPU ，集成大規模數字轉換電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和 24VDC 配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的 ITS-90 標準值（熱電阻和熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
YPR-3000型熱工寶典主要是為工業現場熱工儀表及系統的校驗維護而設計的，儀表操作簡單。儀表采用單片機作為 CPU ，集成大規模數字轉換電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和 24VDC 配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的 ITS-90 標準值（熱電阻和熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。

YPR-3000型熱工寶典特點：
1,小巧、便于攜帶和手持。
2,堅固、可靠，背面的支撐架和掛鉤孔適合現場使用。
3,大顯示屏，測量、輸出可同時顯示。
4,電壓、電流、電阻的測量和電壓、電流的輸出。
5, 8 種熱電偶（ K 、 E 、 T 、 J 、 S 、 R 、 N 、 B ）的測量和輸出， 2 種熱電阻（ PT100 、 Cu50 ）的測量。
6,熱電偶、熱電阻的測量輸出具有 ITS-90 國際標準毫伏、電阻值對應顯示。
7,電壓和電流測量可顯示百分比。
8,熱電偶測量、輸出具有自動或手動補償功能。
9,輸出值的輸入采用多種方式。
10,熱工寶典可實現電阻值與溫度值、毫伏值與溫度值的快速互查。
11,內置大容量充電電池，充電一次可連續工作 5~7 小時（與工作狀況相關）。
12,大屏幕液晶帶背光顯示，中文菜單操作。
13,按鍵聲音和背光可控制，并能才每次開機時保持上次最后設置的狀態。

YPR-3000型熱工寶典技術參數：

2.1 直流信號輸入：

測量
功能	量程	精度
DCV	0~35V	± 0.1%FS
DCmV	0~100mV	± 0.05%FS
DCmA	0~35mA	± 0.05%FS
RTD	2 種	± 0.1%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
TC	R 、 S 、 B	± 0.2%FS
F	0.0~5000Hz	± 0.2Hz

2.2直流信號輸出：

輸出
功能	量程	精度
DCV	0~5V	± 0.05%FS
DCmV	0~100mV	± 0.05%FS
DcmA	0~24mA	± 0.05%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
TC	R 、 S 、 B	± 0.2%FS
Hz	0~1000Hz	± 1Hz
Hz	0~5.00KHz	± 0.02KHz
? 電阻	? ? ? ? ? ? ? ? ? 10-500Ω	? ? ? ? ? ? ± 0.1%FS

2.3 性能指標：
工作溫度： -10~50 ℃
貯存溫度： -27~70 ℃
外形尺寸： 237 × 131（95） × 45mm
?

YPR-3000型熱工寶典操作方式:

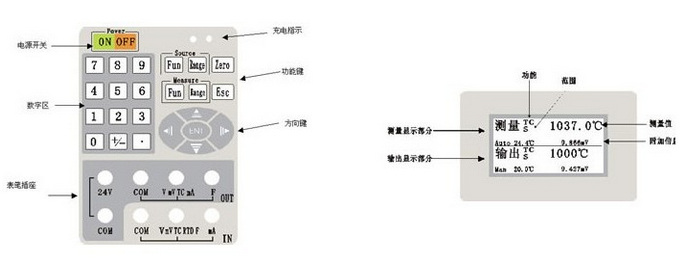

3.1 儀表面版
　　　　　?
?● 液晶顯示屏：顯示測量及輸出信號的相關信息。
● 電源開關：按下電源 ON 開關，接通電源。 OFF 關斷電源。
● 鍵盤：
⑴ 數字區：直接輸入要輸出的量或查詢的值。
⑵ ：主畫面和查詢畫面時設定光標位數值，參數設定時選擇要修改的參數項。
⑶ ：設定光標位。
⑷ ENT ：回車鍵，確定選定的項操作有效
⑸ ESC ：在主畫面時進入熱工寶典查詢，參數設置時為退出參數設置畫面。
⑹ FUN ：測量或輸出的類型切換。測量時由 DCV 、 DCmA 、 DCmV 、 RTD 、 TC 、 F 順序循環切換。輸出時由 DCV 、 DCmA 、 DCmV 、 TC 順序循環切換。
⑺ Range ：測量或輸出中的 RTD 、 TC 的類型范圍切換。 RTD 由 Cu50 、 Pt100 順序切換， TC 由 S 、 K 、 E 、 T 、J、 B 、 R 、 N 順序切換。
⑻ Zero ：輸出值復位為 0 。
⑼ ON 、 OFF ：電源開關。按下 ON 2 秒鐘，電源開關接通。

● 輸入輸出端子：
　端子分為 OUT 區和 IN 區， OUT 區作為信號輸出用， IN 區為信號測量用。紅色的端子為正級，黑色的端子為負極。

YPR-3000型熱工寶典注意事項
●? 測試和輸出時，端子接線必須與操作一致。比如：在輸出端子上接測量電壓，在電流端子上測量電壓，都有可能損壞儀表。
●? 確認每檔量程范圍，不能過量程使用。
●? 儀表在有足夠光強處，不要使用背光，這樣可以延長電池使用時間。
●? 當儀表從室內拿到現場并采用自動溫度補償方式，溫差較大時，應把儀表在現場適應 5 分鐘，使儀表內藏的溫度傳感器的溫度和環境溫度一致，從而準確測量出環境溫度值。
●　輸出熱電偶信號時，設定溫度應大于等于補償?shù)臏囟?，使輸出的毫伏信號為正值?/span>
