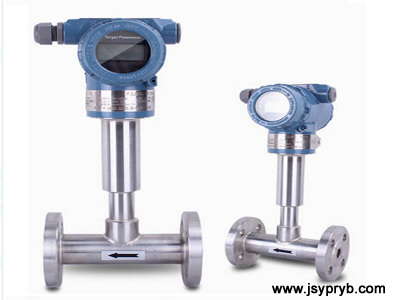

YPR-SBL系列智能于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能靶式流量計是在原有應變片式（電容式）靶式流量計測量原理的基礎上 ，采用了最新型力感應式傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表。產品無可動部件，抗振動、抗雜質、抗干擾能力強；具有操作簡單，安裝容易，免維護，故障自檢，運行費用低等一系列特點。產品廣泛應用于半水煤氣、焦?fàn)t煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、氯氣、污水、純凈水等以及其它特殊介質的計量，解決了多年來業內疑難流量計量。????????????????????????????????????????

工作原理:
YPR-SBL系列智能靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：

F=CdAρ.V2/2

式中：F ——阻流件所受的作用力

? ? ? Cd——物體阻力系數?

? ? ? A ——阻流件對測量管軸向投影面積(mm2)

? ? ? ρ ——工況下介質密度（kg/m3）

? ? ? v ——介質在測量管中的平均流速(m/s)

?

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：

V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

YPR-SBL系列智能靶式流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

智能靶式流量計特點:

1、整臺儀表在設計中無可動部件，插入式結構，拆卸方便；

2、可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等)；

3、整機可做成全密封無死角(焊接形式)，無任何泄漏點，可耐 42MPa 高壓；

4、儀表內設自檢程序，故障現象一目了然；

5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；

7、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

8、具有一體化溫度、壓力補償，直接輸出質量或標方；

9、具有可選小信號切除、非線性修正、濾波時間可選擇；

10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；

11、計量準確，精度可達到 0.2%；

12、重復性好，一般為 0.05～0.08%，測量快速；

13、壓力損失小，僅為標準孔板的 1/2△P 左右；

14、抗干擾，抗雜質能力特強；

15、可根據實際需要更換阻流件(靶片)而改變流量范圍；

16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

17、安裝簡單方便，極易維護；

18、多種輸出形式，能遠傳各種參數；

19、抗震動性強，一定范圍內可測脈動流；

?

?

?

電容靶式流量計主要技術參數:

?

被測介質	液體；氣體；蒸汽
公稱直徑	法蘭式 15～500mm		夾裝式 15～500mm		插入式 65～3000mm
公稱壓力	0．6～42MPa		0.6～42MPa		0.6～42MPa
介質溫度	-200℃～+500℃或更高溫度
精確度	±0.2%	±0.5%		±1.0%		±1.5%
范圍度	1：3(液體) ? ?1：10(蒸汽)	1：5(液體、氣體)		1：10(液體、氣體)		1：10(蒸汽)
補償形式	溫度補償；壓力補償
重復性	0.05%～0.08%
供電電源	機內自備鋰電池(3.6V)或外供電源 24VDC
輸出形式	現場顯示；4～20mA 二線制；脈沖 0～5V；RS485/RS232；GPRS 無線遠傳
測量管材料	碳鋼；不銹鋼；亦可按用戶要求協商提供
防爆等級	本安型(ExiaIICT4)； 隔爆型(ExdIICT4)
防護等級	IP65；IP67
法蘭規格	流量計連接法蘭規格執行 GB/T 系列標準，也可以根據用戶要求特殊加工。

?

?

YP-SBL電容靶式流量計選型:

?

?

YP-SBL

－

(Ｘ)

－

Ｘ

Ｘ

Ｘ

Ｘ

－

Ｘ

Ｘ

Ｘ

Ｘ

?

?

｜

?

｜

｜

｜

｜

?

｜

｜

｜

｜

代號

?

Ａ

?

Ｂ

Ｃ

Ｄ

Ｅ

?

Ｆ

Ｇ

Ｈ

Ｉ

?

??

A—公稱口徑，見流量范圍表

例如：150代表口徑DN150mm

?

B—連接方式

1．管道螺紋式

2．管道法蘭式

3．夾裝式

4．插入式

5．在線可拆卸式

?????? ?

C—介質類型

1．氣體

2．液體

3．蒸汽

?????????????

D—介質溫度

1．常溫-20°C~ +70°C
?

2．高溫196°C~ +450°C?? ? ? ? ? ? ? ? ? ??

?????????????????????????????????????????

E—補償內容

0． 表體中無溫度壓力傳感器

1． 表體中有溫度壓力傳感器

2． 表體中有溫度傳感器、無壓力傳感器(飽和蒸汽溫度補償)

3． 表體中有壓力傳感器、無溫度傳感器(飽和蒸汽壓力補償)????????????????????????????????????????????????

F—輸出方式

1． 4~20mA輸出

2．脈沖輸出

G—通訊方式：?

1.? RS485通訊

2． 帶HART協議

G—公稱壓力??????

例如：2代表口徑1.0MPA?????????????

?

代號	1	2	3	4	5	6	7	8	8	10	11	12	13	14	15
MPa	0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.3	10	11	15	16	20	25	42

H—外殼材料

1．?碳鋼

2．?不銹鋼

I—防爆形式

B．?防爆型(非防爆型不帶B)

智能靶式流量計可以測量哪些液體或氣體？典型應用:
氣體類：
? ? ? 煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等?
液體類：
? ? ? 重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等。

安裝注意事項：?

1）直管段要求：前10D,后5D（D為公稱通徑）；

2）可安裝于垂或水平管道，可倒裝、傾斜安裝，垂直管道介質流向應自下而上；

3）不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。

4）靶式流量計因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；

5）插入式靶式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）

6）對于新完工的工藝管道，應先進行初步吹掃后再安裝靶式流量計；

7）靶式流量計測量管外壁上箭頭所指方向為被測介質流向；

8）靶式流量計殼體必須可靠接地，若無接地條件應向廠方說明；?
